Bơm màng là gì? Cấu tạo, nguyên lý, phân loại và ứng dụng

Ngo Duy Hung 29/03/2021
Cung cấp máy bơm công nghiệp chính hãng | Máy bơm công nghiệp | Cung cấp máy bơm

Bơm màng là một thiết bị công nghiệp điển hình, hoạt động bằng khí nén với một nguyên lý khá đơn giản. Vậy bơm màng có những ưu điểm gì và được sử dụng ra sao?

Là một thiết bị quan trọng và không thể thiếu trong các ngành công nghiệp, bơm màng còn đóng góp một vai trò quan trọng trong đời sống hàng ngày. Với nguyên lý hoạt động khá đơn giản mà máy bơm màng hiện đang rất được yêu thích và sử dụng rộng rãi trong rất nhiều lĩnh vực công nghiệp khác nhau. Theo dõi bài viết dưới đây để hiểu thêm về loại máy bơm này nhé.

Bơm màng là gì?

Bơm màng là gì

Máy bơm màng là thiết bị máy bơm công nghiệp được sử dụng để chuyển đổi chất bơm dựa vào tác dụng của khí nén tác động lên màng bơm. Dòng máy bơm này được đánh giá rất cao bởi nó không cần phải mồi chất lỏng trước khi hoạt động để kích hoạt máy bơm. Bên cạnh đó, với khả năng tự động hút chất lỏng từ nơi chứa giúp nó trở nên tiện lợi hơn khi sử dụng.

Không chỉ được sử dụng dễ dàng, ít xảy ra sự cố, máy bơm màng còn mang lại sự an toàn tuyệt đối cho người dùng nhờ van 1 chiều và bơm màng khí được trang bị bên trong. Chính vì thế, hiện nay, dòng bơm này đã và đang được ứng dụng trong rất nhiều lĩnh vực khác nhau, đặc biệt là các ngành công nghiệp.

  • Các dòng máy bơm màng thường được sử dụng phổ biến trong các ngành công nghiệp nặng bởi nó có khả năng hoạt động rất tốt và bền bỉ theo thời gian.
  • Thiết bị máy bơm này còn được dùng trong việc chế biến các đồ uống có ga và nhiều loại hương liệu tổng hợp khác nhau.
  • Với các bộ phận được chế tạo từ các nguyên vật liệu cao cấp, dòng bơm màng này hiện đang được ứng dụng trong các ngành công nghiệp hóa chất với các chất có độ ăn mòn cao.
  • Bên cạnh đó, đây còn là một trợ thủ đắc lực trong việc bơm các chất lỏng đậm đặc và không lo bị tắt nghẽn giữa chững như các máy bơm thông thường không thể bơm được.
  • Ngoài ra, nguyên lý hoạt động của máy bơm màng phù hợp để sử dụng trong các ngành in ấn, bơm phun men sứ hay nhựa dẻo tổng hợp.

Cấu tạo và nguyên lý hoạt động của bơm màng

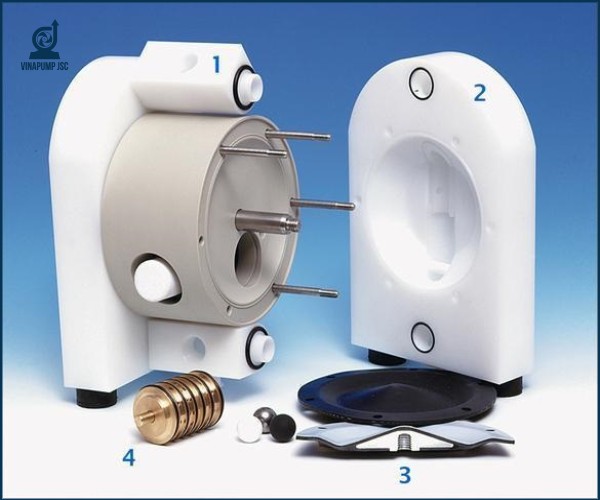

Cấu tạo của bơm màng

Cấu tạo bơm màng khá đơn giản, gồm có 4 bộ phận:



  • Cổng bơm với ống bơm linh hoạt, có thể xoay chuyển theo nhiều chiều hướng khác nhau và thực hiện nhiệm vụ hút, xả chất lỏng. Bơm màng có 2 loại cổng phù hợp với từng nhu cầu sử dụng khác nhau, đó là cổng bơm đơn và cổng bơm đôi.
  • Thân bơm có 2 buồng chứa các chất lỏng khi máy bơm hút vào. Do đó, thân bơm thường được chế tạo từ các vật liệu cao cấp, yêu cầu độ bền cao cùng khả năng chống chịu ăn mòn tốt.
  •
  • Máy bơm màng gồm có 2 màng bơm được sử dụng để ngăn cách các chất lỏng với không khí.
  • Van bi của dòng máy bơm này đóng vai trò một bộ phận điều chỉnh dòng chảy của chất lỏng theo một chu kỳ nhất định.
  • Một bộ phận quan trọng và không thể thiếu của máy bơm màng chính là van khí, nó là bộ phận phân tán khí nén sang hai bên buồng khí và kích thích để màng bơm hoạt động. Ngoài ra, van khi mang lại cho thiết bị máy bơm này khả năng tự mồi rất tiện lợi.

Nguyên lý hoạt động bơm màng

Với cấu tạo như trên thì nguyên lý bơm màng cũng khá đơn giản. Nó được hoạt động chủ yếu dựa vào 2 màng ngăn bên trong để hút và đẩy dung dịch cần bơm ra bên ngoài.

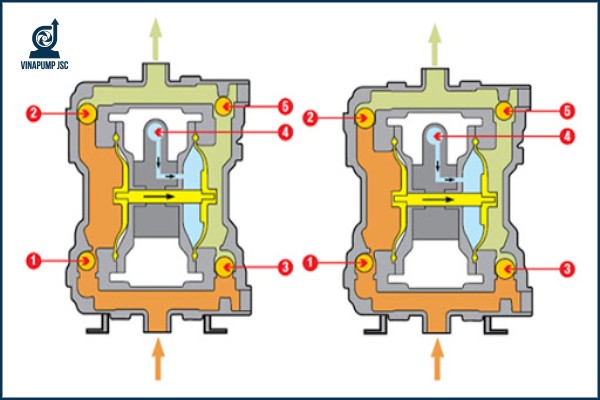

Nguyên lý hoạt động bơm màng

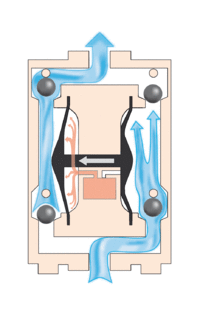

Minh họa về nguyên lý hoạt động của bơm màng

Bên cạnh đó, chu kỳ vận hành của bơm màng bao gồm hai bước chính là hút và xả. Cơ hoành tạo ra lực hút rất mạnh để di chuyển chất lỏng các chất lỏng bên trong bơm. Một cơ hoành khác truyền áp suất sinh ra để đẩy chất lỏng về phía cổng xả.

Phân loại bơm màng

Người ta dựa vào rất nhiều yếu tố khác nhau để phân loại bơm màng. Hiện nay, có hai loại được sử dụng phổ biến nhất đó là:

  • Bơm màng khí nén: được làm bằng vật liệu cao su, nhựa dẻo và hoạt động nhờ vào cơ chế của lực nén. Dòng bơm màng này được sử dụng để vận chuyển các chất lỏng như: hóa chất, bùn loãng, đất sét…Để hiểu thêm về loại bơm này mời đọc qua "Tổng hợp kiến thức bơm màng khí nén nhất định phải biết"

  • Bơm màng thủy lực: hoạt động do động cơ điện hoặc mô tơ. Bơm màng thủy lực được ứng dụng với các chất: xăng dầu, nước cứu hỏa, nước sinh hoạt, công nghiệp hóa chất và thực phẩm…

  • Bơm màng cơ khí: hoạt động bằng liên kết cơ học piston đơn giản được gắn trực tiếp vào màng ngăn. Một cơ cấu quay chuyển động qua lại của liên kết gắn vào màng ngăn.

Ngoài ra, còn một loại bơm màng nữa đó chính là kiểu bơm màng điện. Nếu bạn quan tâm đến loại bơm này mời đọc thêm bài chi tiết về loại bơm màng điện và ứng dụng trong ngành công nghiệp.

Những ưu nhược điểm của bơm màng

Cũng như một số loại bơm khác, bơm màng cũng mang trong mình những ưu điểm và nhược điểm riêng biệt.

Ưu điểm bơm màng

- Bơm màng vận hành theo cơ chế tự mồi, với áp suất và lưu lượng bơm khá đa dạng. Máy bơm có thể bơm những chất lỏng có tỉ trọng lớn như không làm biến dạng những vật liệu bơm. Khi vận hành, bơm màng không cần sử dụng van giảm khí áp và nó cũng không sinh ra lượng nhiệt lớn khi hoạt động

- Khi áp suất đầu xả lớn hơn hoặc bằng khi áp suất khí đi vào, bơm sẽ tự ngừng hoạt động để đảm bảo độ an toàn cho người dùng.

- Bên cạnh đó, loại bơm này không cần sử dụng chi tiết về sản phẩm cơ khi nào, hoặc một số thiết bị làm kín để hạn chế rò rỉ ra ngoài.

- Sản phẩm này được sử dụng khá dễ dàng, mang lại hiệu quả làm việc cao và có độ an toàn tuyệt đối. Nhờ có cấu tạo đơn giản nên việc lắp đặt, tháo lắp của loại bơm này khác đơn giản, và có thể di chuyển đến những nơi khác.

- Các thiết bị, chi tiết của bơm màng có thể dễ dàng tìm kiếm để thay thế và ít tốn kém hơn so với các dòng bơm khác rất nhiều.

- Đặc biệt, dòng bơm này có thể phù hợp với đa số các chất có độ nhớt cao, thích hợp với môi trường đòi hỏi độ an toàn cao và tránh được các rủi ro cháy nổ.

bơm màng

Nhược điểm của bơm màng

- Vì có xung động nhỏ nên nó dễ dẫn đến hư hỏng thiết bị.

- Bên cạnh đó, màng bơm có thể bị rách nếu chất bơm có chữa cặn hoặc các vật nhọn.

- Ngoài ra, giá thành cao cũng là một nhược điểm của bơm màng so với các loại sản phẩm khác.

Ứng dụng của bơm màng

Hiện nay, bơm màng rất được ưa thích có nhiều ưu điểm như trên. Tuy nhiên, vẫn còn nhiều người chưa hoàn toàn biết hết các ứng dụng bơm màng, và nó sử dụng nhiều ở đâu. Sau đây sẽ là một số ứng dụng nổi bật trong các ngành công nghiệp của dòng sản phẩm bơm này.

- Sử dụng bơm màng trong ngành thực phẩm và đồ uống để bơm các nguyên liệu sản xuất cũng như bơm các loại hương liệu tổng hợp khác.

- Bơm màng có vai trò bơm các chất ăn mòn như: axit, polymer, keo và chất dính, xi mạ… trong ngành hóa chất. Trong đó, Argal luôn là một lựa chọn hàng đầu của ngành công nghiệp này.

- Đối với ngành dầu khí: bơm màng thường được dùng trong hệ thống bơm dầu diesel hay bơm nhiên liệu cho hệ thống máy công cụ...

- Bên cạnh đó, bơm màng còn được dùng để bơm bùn loãng, bơm nhiên liệu và bơm phun men sứ.

- Ngoài ra, nó còn đóng vai trò quan trọng ngành sản xuất sơn và mực in.

- Đây là còn loại bơm thích hợp cho các ngành sản xuất nhựa và polyme, thường được sử dụng để bơm các loại hóa chất hay các loại nhựa dẻo tổng hợp.



Các sự cố thường gặp khi sử dụng bơm màng

Tuy có nhiều ưu điểm, lợi thế hơn các dòng bơm khác, và cũng được ứng dụng phổ biến trong các ngành công nghiệp. Việc xuất hiện các sự cố ở bơm màng là điều không tránh khỏi. Vậy có các sự cố thường gặp bơm màng đó là gì và có thể khắc phục nó hay không, chắc chắn là thắc mắc cần phải giải đáp của mọi người.

Các sự cố thường gặp bơm màng đó là:

- Bơm màng có thể không hoạt động theo chu kỳ.

- Bơm hoạt động theo chu kỳ, nhưng không tạo ra dòng chảy, hoặc tốc độ dòng chảy không đạt yêu cầu.

- Chu kỳ bơm dường như không cân bằng và tạo ra sự rung quá mức.

Nếu gặp các sự cố trên, phải nhanh chóng kiểm tra ngay để tránh gây ra tổn hại không đáng có đến các phần khác của bơm.

Có thể tham khảo phần hướng dẫn sử dụng của bơm để tháo gỡ và kiểm tra từng bộ phận. Nếu không thì nên đem đến các trung tâm sửa chữa để được đảm bảo an toàn cho thiết bị bơm màng của bạn.

Đọc thêm: Nguyên nhân và biện pháp xử lý sự cố máy bơm màng khí nén

Giá máy bơm màng bao nhiêu?

Xin gửi tới quý khách hàng bảng báo giá máy bơm màng khí nén các thương hiệu Argal, Wilden, Aro, Sandpiper

Báo giá bơm màng Argal

Model

Lưu lượng Áp suất (max) Cỡ cổng VẬT LIỆU BƠM

Đơn giá bán (VNĐ)

(Lít/phút) bar Kiểu kết nối   Thân bơm Màng bơm Bi van Đế bi O-ring đế
DDE030 WRN Y TPV GLL 30 8 1/2' (DN15)-Ren GFR/PP Keyflex-Teflon Teflon GFR/PP Viton 6,182,400
DDE030 WRN M DZD GLL 30 8 1/2' (DN15)-Ren GFR/PP Santoprene EPDM PE EPDM 5,361,300
DDE030 FCN L TKV GLL 30 8 1/2' (DN15)-Ren PVDF Santo-Teflon Teflon PVDF Viton 8,983,800
DDE060 ALN H NZN GLL 60 8 1/2' (DN15)-Ren Nhôm Keyflex NBR PE NBR 5,119,800
DDE060 ALN Y TAV GLL 60 8 1/2' (DN15)-Ren Nhôm Keyflex-Teflon Teflon Nhôm Viton 5,989,200
DDE060 SSN Y TST GLL 60 8 1/2' (DN15)-Ren SS316 Keyflex-Teflon Teflon SS316 Teflon 14,683,200
DDE 400 SPN Y TST CLL 400 8 1 -1/2' -DN40 Clamp SS316L Keyflex-Teflon Teflon SS316L Teflon 46,800,000
DDE 650 SPN Y TST CLL 650 8 2' (DN50)-Clamp SS316L Keyflex-Teflon Teflon SS316L Teflon 90,000,000

Báo giá bơm màng Sandpiper

Model

Lưu lượng Áp suất (max) Cỡ cổng VẬT LIỆU BƠM

Đơn giá bán (VNĐ)

(Lít/phút) bar Kiểu kết nối   Thân bơm Màng bơm Bi van Đế bi O-ring đế
PB1/4TS3PP 15 8,6 1/4’’ Polypropylene Santo Santo PP   7.000.000
PB1/4TS3K 15 8,6 1/4’’ Polypropylene Santo Santo PVDF   10.500.000
S1FB1ANWABS600 10,2 8,6 1’’ nhôm neo neo     12.580.000
S1FB1ABWABS600 10,2 8,6 1’’ nhôm bu na bu na     12.580.000
S10B1P2PPAS000 87 8,6 1’’ PP Teflon/ Santo Santo PP   12.695.000
S07B1P1PPBS000 87 8,6 1/2’’ Polypropylene Santo Santo PP   13.700.000
S1FB3P1PPUS000 170 8,6 1’’ PP Santo Santo PP   17.990.000
S15B1ANWABS000 401 8,6 1-1/2’’ nhôm neo neo PP   20.500.000

Báo giá bơm màng Wilden

Model

Lưu lượng Áp suất (max) Cỡ cổng VẬT LIỆU BƠM

Đơn giá bán (VNĐ)

(Lít/phút) bar Kiểu kết nối   Thân bơm Màng bơm Bi van Đế bi O-ring đế
XPS15/SSAAA/TWS/TF/STF/0014 918 8,6 3’’ SS316 Teflon Teflon SS316   215.000.000
P15/SSAAP/TNU/TF/STF/0014 920 8,6 3’’ SS316 Teflon Teflon SS316   98.000.000
T4/WSPPB/TNU/TF/STF 307 8,6 1 1/2’’ Gang PTFE/NEO Teflon Inox Teflon 60.000.000
P4/SSAPP/TNU/TF/STF/0014 352 8,6 1 1/2’’ Inox316 PTFE, back-up NEO PTFE SS316 PTFE 52.000.000
P2/SSPPP/TSU/TF/STF 151 8,6 1’’ Inox316 PTFE, back-up Saniflex PTFE SS316 PTFE 37.200.000
P100/KKPPP/TNU/TF/KTV 58.7 8,6 1/2’’ PVDF PTFE, back-up Neo PTFE PVDF PTFE 36.000.000
P220/SSPPP/TSU/TF/STF/0014

212 8,6 1’’ Inox316 PTFE, back-up Saniflex PTFE SS316 PTFE 33.500.000
T15/AAAAB/BNS/BN/BN/0014 878 8,6 3’’ Nhôm Buna Buna Buna   32.670.000

Báo giá bơm màng Aro

GHI CHÚ:
- Giá trên chưa bao gồm 10% thuế VAT
- Giá trên chưa bao gồm phí vận chuyển ngoại thành TP Hồ Chí Minh
Liên hệ: Phòng kinh doanh - 0936250333, email: sale@vinapumpjsc.com để có thông tin chi tiết.

Đơn vị cung cấp bơm mày uy tín, có giá thành hợp lý

Để có thể được sử dụng các loại bơm màng với chất lượng tốt nhất và đạt tiêu chuẩn. Hãy đến với Công ty cung cấp máy bơm công nghiệp hàng đầu hiện nay - VINAPUMP JSC. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp bơm màng, chúng tôi cam kết đem đến cho bạn những sản phẩm chất lượng nhất và có giá thành cực kỳ hợp lý.

Đội ngũ nhân viên của công ty với nhiều năm kinh nghiệm sẽ tư vấn và hỗ trợ nhiệt tình cho bạn để bạn có thể chọn lựa được sản phẩm bơm công nghiệp phù hợp với nhu cầu sử dụng của mình.

Bên cạnh đó, đến với chúng tôi, bạn sẽ nhận được rất nhiều ưu đãi mà không phải nơi nào cũng có. Ngoài ra, chúng tôi sẽ hướng dẫn lắp đặt bơm màng cho bạn. Các chế độ bảo hành và vệ sinh bơm màng của VINAPUMP JSC đều được thực hiện một cách nhanh chóng, đảm bảo máy bơm của bạn được sạch sẽ và bền đẹp.

Nếu còn thắc mắc, liên hệ ngay với chúng tôi để được tư vấn trực tiếp về sản phẩm.

CÔNG TY CỔ PHẦN MÁY BƠM VIỆT NAM-VINAPUMPJSC

Trụ sở: A1- Tầng 5M - tòa nhà Bình Vượng - 200 Quang Trung - Hà Đông - Hà Nội

☎️ Hotline: 0936 250 333

📧 Email: sale@vinapumpjsc.com
