Cách đấu tụ máy bơm nước Motor 1 pha chi tiết

Ngo Duy Hung 23/10/2019
Cung cấp máy bơm công nghiệp chính hãng | Máy bơm công nghiệp | Cung cấp máy bơm

Tụ điện là một bộ phận không thể thiếu khi chúng ta lắp đặt máy bơm nước điện 1 pha.Trong bài viết này tôi sẽ hướng dẫn bạn cách đấu tụ máy bơm đúng chuẩn.

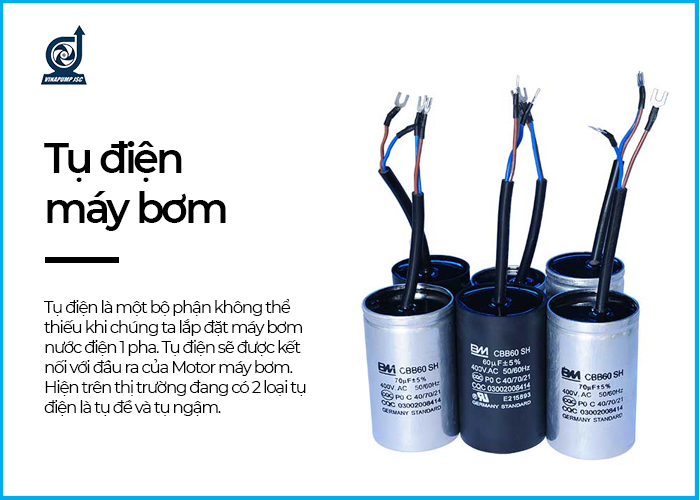

Tụ điện là một bộ phận không thể thiếu khi chúng ta lắp đặt máy bơm nước điện 1 pha. Tụ điện sẽ được kết nối với đầu ra của Motor máy bơm. Hiện trên thị trường đang có 2 loại tụ điện là tụ đề và tụ ngậm. Trong bài viết này tôi sẽ hướng dẫn bạn cách đấu tụ máy bơm đúng chuẩn.

Vì sao cần lắp tụ điện cho máy bơm nước 1 pha?

cach dau tu may bom

Hẳn bạn đã biết, dòng điện một pha khi đi vào cuộn dây 1 pha của máy bơm thì không sinh ra từ trường quay mà chỉ sinh ra từ trường đập mạnh. Tất nhiên, từ trường này không giúp cho Rotor quay, mà phải nhờ vào cuộn dây phụ (cuộn đề) và tụ điện mới tạo ra được từ trường quay. Vậy là bạn đã rõ vì sao máy bơm nước 1 pha cần phải lắp thêm tụ điện mới hoạt động rồi đúng không? Nói nhỏ, với máy bơm nước 3 pha thì không cần đến thiết bị này, vì bản thân nó đã có thể tạo ra từ trường quay rồi.

Đọc thêm: Cách tiết kiệm điện cho máy bơm công nghiệp

Cách đấu tụ máy bơm

Với máy bơm đặt cạn, tụ điện đã được lắp đầy đủ trong các hộp cực rồi. Chúng ta chỉ việc sử dụng. Sau một thời gian, thì nên mở các hộp cực ra để kiểm tra và thay thế nếu cần thiết. Chúng ta sẽ tìm hiểu kỹ hơn về 2 loại tụ điện phổ biến.

Tụ đề được người kỹ thuật biết đến với thuật ngữ Start Capacitor. Đây là loại tụ không phân cực, chúng có nhiệm vụ tăng Momen cho các Rotor trong một khoảng thời gian ngắn. Đồng thời, tụ đề có thể giúp Motor dừng hoặc quay một cách nhanh chóng.

Khi lắp đặt, bạn cần lưu ý các thông số kỹ thuật sau: Tụ đề có điện dung dao động từ khoảng 20 - 30 µF khi hoạt động ở điện áp 220V và từ 70µF trở lên sẽ có 4 mức điện áp làm việc là 125 V, 165V, 250V và 330V.

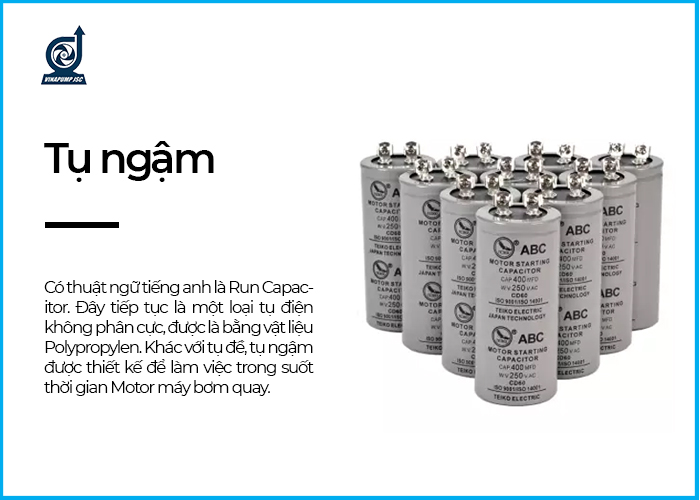

Tụ ngậm có thuật ngữ tiếng anh là Run Capacitor. Đây tiếp tục là một loại tụ điện không phân cực, được là bằng vật liệu Polypropylen. Khác với tụ đề, tụ ngậm được thiết kế để làm việc trong suốt thời gian Motor máy bơm quay. Thông thường, giá trị của tụ ngậm sẽ giao động trong khoảng 1.5 - 100 µF với điện áp làm việc từ 370V - 440V. Máy bơm nước điện 1 pha sử dụng tụ ngậm để làm lệch pha điện áp đặt cho cuộn dây thứ 2 và đảm bảo hiệu suất làm việc của Motor.

cach dau tu may bom

Nếu ta thay sai giá trị của tụ ngậm, điều này sẽ dẫn đến từ trường xoay sinh ra trong cuộn dây của Motor không đồng đều. Hậu quả của điều này là Roto bị “giật” tại các vị trí mà từ trường không đồng đều, Motor chạy sẽ mau bị nóng, sinh ra tiếng ồn, tiêu tốn điện năng nhiều hơn. Cuối cùng là Motor rất nhanh hỏng.

Khi thay thế tụ ngậm, hãy chú ý đến giá trị điện áp ghi trên thân tụ và giá trị điện dung (giá trị điện áp phải bằng hoặc cao hơn, giá trị điện điện dung phải gần với tụ cần thay thế).

Cách nối tụ điện máy bơm hỏa tiễn có gì khác?

So với máy bơm đặt cạn, máy bơm chìm hay còn gọi là máy bơm hỏa tiễn thì việc lắp đặt tụ điện cũng có nhiều điểm khác. Với bơm chìm, do lắp đặt dưới nước nên sẽ không có sẵn tụ điện được lắp bên trong. Chúng ta sẽ phải tự tính toán mọi thứ để lắp đặt tụ điện cho máy bơm của mình. Hãy bám sát công thức bên dưới để có thể lắp được thiết bị này vào bơm hỏa tiễn của gia đình nhé.

Tụ điện làm việc

C = 2800.(Iđm/U1) (đơn vị: µF)

Trong đó:

Iđm là giá trị dòng điện định mức

U1 là giá trị điện áp đặt vào động cơ

Tụ khởi động

C = C + C0

Trong đó:

C là tụ khởi động

C0 là tụ ngắt ra sau khi khởi động

Một ví dụ để bạn có thể dễ dàng áp dụng công thức trên:

Tính điện dung của tụ điện làm việc và Tụ điện khởi động của động cơ 3 pha có công suất là 250W và điện áp là 127/220V, dòng điện 2/1.15A cần đấu vào lưới điện 220V.

Chúng ta sẽ áp dụng công thức trên và có được kết quả như sau:

C = 2800 x( 1,15 / 220 ) = 14,6 µF

Chọn tụ 400V – 15 µF

C kđ = ( 2,5 đến 3 ) x C = ( 2,5 – – 3) x 14,6 = 36 đến 44 µF

Chọn tụ: 400V – 50 µF

Khi chọn điện áp cho tụ, hãy chọn từ 220V trở lên. Nếu là 400V thì sẽ rất tốt vì trường hợp này, tụ điện sẽ không bị đánh thủng.
