Bơm hút chân không là gì? Cấu tạo, nguyên lý, ứng dụng, bảng giá

Ngo Duy Hung 08/11/2019
Cung cấp máy bơm công nghiệp chính hãng | Máy bơm công nghiệp | Cung cấp máy bơm

Máy bơm hút chân không được ứng dụng phổ biến trong nhiều lĩnh vực trong đời sống và sản xuất. Vậy máy bơm hút chân không có cấu tạo, nguyên lý và ứng dụng cụ thể là gì? Mời bạn đọc cùng tham khảo các thông tin hữu ích trong bài viết dưới đây của tác giả Ngô Duy Hưng - Giám đốc Vinapump JSC nhé!

Mục lục bài viết

1. Máy bơm hút chân không là gì?

2. Cấu tạo máy bơm

3. Nguyên lý hoạt động

4. Phân loại máy bơm

5. Ứng dụng máy bơm

6. Hướng dẫn lắp đặt

7. Giá máy bơm

8. Địa chỉ bán máy bơm

Máy bơm hút chân không là gì

Máy bơm hút chân không là một thiết bị bỏ khí từ một không gian niêm phong, tạo ra chân không một phần. Bơm hút chân không có ứng dụng vô cùng rộng rãi trong các ngành công nghiệp sản xuất bằng hệ thống chân không. (1)

Bơm hút chân không trong tiếng anh là Vacuum pump được một nhà khoa học, nhà phát minh người Đức tên Otto von Guericke phát minh vào năm 1650.

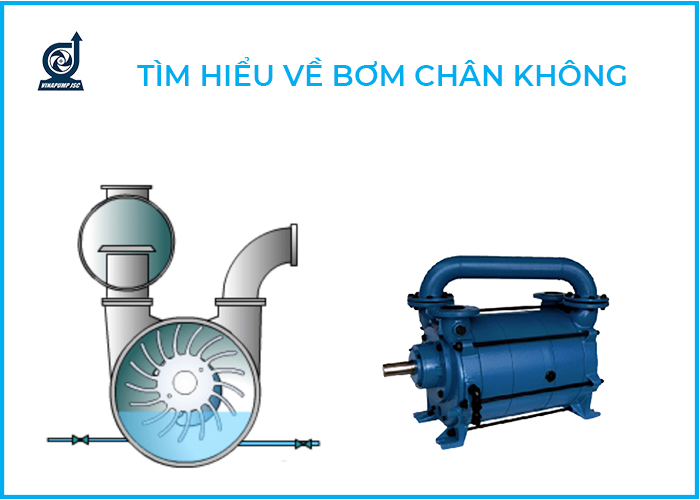

may bom hut chan khong

Máy bơm chân không có nhiều ứng dụng công nghiệp và khoa học. Chúng được sử dụng để đúc composite, dụng cụ bay, sản xuất ống chân không và đèn điện, CRT, xử lý chất bán dẫn, kính hiển vi điện tử, quang khắc, làm giàu Uranium, máy in, nhà máy cắt kính và đá, chế tạo tủ, và các ứng dụng y tế cần hút.

Các ứng dụng y tế bao gồm: xạ trị, xạ trị và xạ trị; khối phổ, dụng cụ phân tích vật liệu rắn, khí, lỏng, bề mặt và sinh học.

Bơm hút chân không cũng được sử dụng cho lớp phủ chân không trang trí trên kim loại, thủy tinh và nhựa, tiết kiệm năng lượng và độ bền của thủy tinh, sơn nhãn khoa, lớp phủ cứng cho các thành phần động cơ Công thức 1, thiết bị sữa như máy vắt sữa, tẩm chân không của cuộn dây động cơ điện hoặc gỗ, máy nén rác, dịch vụ điều hòa không khí, hệ thống nước thải, kỹ thuật chân không, nghiên cứu nhiệt hạch và sấy khô.

Cấu tạo của máy bơm hút chân không

Cấu tạo đặc trưng của các máy loại bơm chân không bao gồm các bộ phận sau:

Máy bơm chân không rotor – cánh gạt

- Stato

- Thùng chứa dầu

- Cánh gạt

- Khoang công tắc

- Rotor

- Ống hút

- Ống xả

- Van xả


Hình cấu trúc bơm hút chân không rotor

Máy bơm chân không stato – cánh gạt

- Stato

- Rotor

- Vỏ máy

- Bánh lệch tâm

- Ống xả

- Van xả

- Cánh gạt

- Ống hút

- Van vào

- Ổ bi

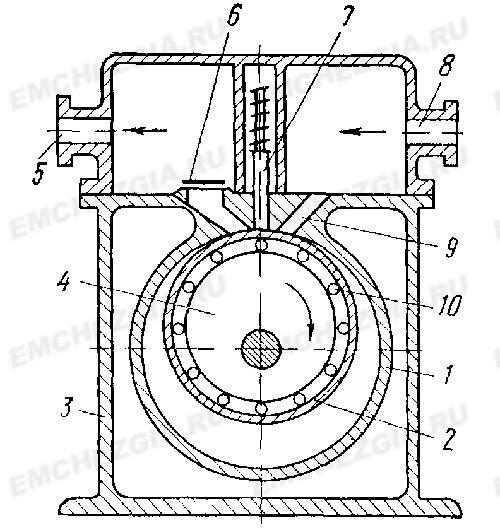

Hình cấu trúc bơm hút chân không stato

Nguyên lý hoạt động của máy bơm hút chân không

Tạo ra môi trường chân không trong không gian đòi hỏi phải di chuyển tất cả các phân tử khí ra khỏi đó. Các phân tử sẽ chỉ di chuyển nếu có sự khác biệt về áp suất giữa hai vùng. Vùng có số lượng phân tử nhỏ hơn sẽ là vùng áp suất thấp và vùng có nhiều phân tử hơn sẽ được coi là áp suất cao.

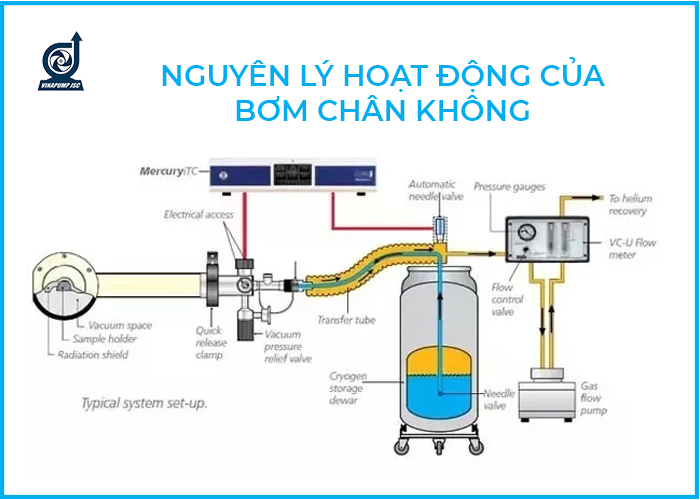

may bom hut chan khong

Một thiết bị có thể gây ra chênh lệch áp suất giữa hai vùng không gian được coi là một máy bơm. Trong một hệ thống nhất định, bơm tạo chân không được coi là bơm chân không. Một máy bơm chân không có đầu vào được nối với một hoặc cả hai nắp van, đôi khi là chảo thung lũng.

Nó hút không khí từ động cơ, do đó làm giảm áp suất không khí tích tụ được tạo ra do thổi do khí đốt đi qua các vòng piston vào chảo. Bơm chân không khác nhau về lượng không khí (CFM) mà chúng có thể hút, do đó môi trường chân không tiềm năng mà máy bơm có thể tạo ra là giới hạn theo lượng không khí mà nó có thể chảy (CFM).

Khí thải từ bơm chân không được gửi đến bể chứa với bộ lọc trên đỉnh, nhằm giữ lại bất kỳ chất lỏng nào (độ ẩm, nhiên liệu không sử dụng, dầu sinh ra từ không khí) được hút từ động cơ. Khí thải đi vào bầu khí quyển thông qua bộ lọc không khí.

Phân loại các máy bơm hút chân không công nghiệp

Có rất nhiều cách phân loại máy bơm chân không. Quý khách hàng có thể tham khảo cách phân loại như sau:

Phân loại theo áp suất chân không

- Máy bơm nước hút chân không áp suất thấp có p > 100Pa

- Máy bơm chân không áp suất trung bình nằm trong khoảng 100Pa > p > 0.1Pa

- Máy bơm nước chân không có áp suất cao p < 10 – 5Pa

Phân loại theo chất lỏng công tác

- Máy bơm hút chân không vòng nước

- Máy bơm hút chân không vòng dầu

- Máy bơm nước hút chân không khô.

Phân loại theo cấu trúc thiết kế của máy bơm

- Máy bơm hút chân không kiểu cánh quạt

- Máy bơm hút chân không kiểu piston

- Máy bơm hút chân không kiểu roto kép

Đọc thêm: So sánh bơm hút chân không vòng nước 1 cấp và 2 cấp

Ứng dụng của máy bơm hút chân không

Ứng dụng của máy bơm hút chân không

Máy bơm nước chân không có thể được ứng dụng cụ thể như sau:

Ứng dụng bơm hút chân không trong ngành Y tế: Giúp quá trình chuẩn đoán và điều trị bệnh an toàn và chính xác hơn, hiệu suất cao hơn. Đã có hơn 3000 bệnh viện và trung tâm y tế trên toàn thế giới tin tưởng và sử dụng hệ thống máy bơm hút chân không vào quy trình làm việc của họ.

Ứng dụng bơm hút chân không trong nghành in: Bơm hút chân không đóng vai trò đặc biệt quan trọng trong quá trình tạo ra những sản phẩm in hoàn hảo. Máy bơm hút chân không được sử dụng vào quá trình chuẩn bị trước khi in nhằm giúp giấy được ép chặt vào lô in, đồng thời loại bỏ bụi giấy trên bề mặt lô giấy trước khi được phun mực in.

Ứng dụng bơm hút chân không trong công nghệ chế biến gỗ: Giúp quá trình phủ sơn lêm bề mặt gỗ được thực hiện một cách nhanh chóng, tránh các tạp khí lẫn vào giúp bề mặt lớp sơn trở nên nhẵn mịn hơn.

Ứng dụng bơm hút chân không trong quá trình sản xuất ống nhựa: Đóng vai trò quyết định trong việc định hình kích thước và hình dạng sản phẩm.

Ứng dụng bơm hút chân không trong bảo quản thực phẩm: Giúp quá trình bảo quản thực phẩm được lâu hơn, tránh xảy ra quá trình oxy hóa, đồng thời giúp thực phẩm giữ được vị tươi ngon.

Ứng dụng bơm hút chân không trong công nghệ sản xuất giấy: Giúp hạn chế quá trình tạo bọt của dòng bột, từ đó giúp cản trở quá trình kết tủa, tạo ra sản phẩm giấy trơn mịn, chất lượng.

Hướng dẫn lắp đặt máy bơm hút chân không

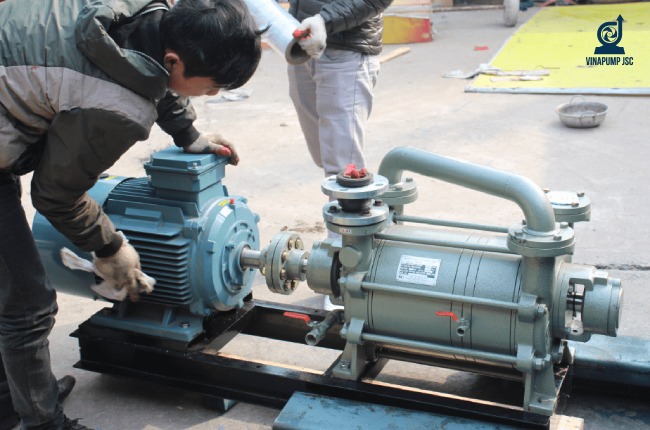

lắp đặt máy bơm hút chân không

Để vận hành máy một cách tốt nhất, quý khách hàng cần thực hiện lắp đặt theo đúng hướng dẫn như sau:

Bước 1: Kiểm tra vị trí lắp máy bơm

Ở bước này, bạn cần kiểm tra kỹ càng vị trí lắp đặt máy bơm. Cần phải đảm bảo một không gian khô ráo, không gần các thiết bị gây cháy nổ, dễ quan sát và có độ nghiêng không vượt quá 10.

Bước 2: Tiến hành kết nối đường ống

Bạn tháo tất cả các nắp bảo vệ trước khi cài đặt. Lưu ý cần đảm bảo kích thước đường ống phù hợp kích thước cổng hút và cổng xả cũng như phần kết cấu của đường ống không có mắc dị vật tại cổng hút, ống xả.

Bước 3: Thực hiện đổ dầu

Bạn có thể sử dụng dầu chân không Woosung (hoặc loại dầu theo hướng dẫn của nhà sản xuất). Lưu ý để mức dầu luôn ở vạch giữa min và max của mắt kính thăm dầu.

Bước 4: Kết nối điện

- Người dùng cần đảm bảo nguồn điện cho động cơ tương thích với thông số trên bảng tên của động cơ. (Điện 1 pha 220V hoặc điện 3 pha 380V)

- Cung cấp một công tắc ngắt kết nối có thể khóa trên đường dây điện để máy được an toàn khi bảo trì.

- Cung cấp bảo vệ quá tải theo EN 60204-1 cho động cơ.

- Kết nối dây dẫn đất bảo vệ. (Dây tiếp địa)

- Kết nối điện động cơ

Trong quá trình lắp đặt, nếu thấy máy bơm hút chân không phát ra những tiếng kêu lại, hoạt động bất thường (xì khói, ra dầu…) thì cần dừng để kiểm tra và sửa chữa.

Giá máy bơm hút chân không

Bảng giá máy bơm hút chân không Travani vòng nước

Models

Dòng điện

Điện áp(V)

Công suất(kW)

Lưu lượng Cột áp

Giá bán (đồng)

(m3/h) (mbar)
Bơm chân không vòng nước 2 cấp
TRHE 40-190/C/A3 3 pha 380V 5,5 Kw 190 33 Liên hệ
TRHE 100-1600/XC/F 3 pha 380V 45Kw 1600 33 Liên hệ
TRHC 100-1260/C/F 3 pha 380V 37Kw 1260 33 Liên hệ
TRHE 100-870/XC/F 3 pha 380V 30Kw 870 33 Liên hệ
TRHC 80-750/C/F 3 pha 380V 30Kw 750 33 Liên hệ
TRHC 80-600/C/F 3 pha 380V 22Kw 600 33 Liên hệ
TRHB 50-420/C/F 3 pha 380V 15Kw 420 33 Liên hệ
TRHB 50-340/C/F 3 pha 380V 11Kw 340 33 Liên hệ
TRHB 50-280/C/F 3 pha 380V 7,5Kw 280 33 Liên hệ
TRHE 40-190/C/F 3 pha 380V 5,5Kw 190 33 Liên hệ
TRHE 40-140/C/F 3 pha 380V 4Kw 140 33 Liên hệ
Bơm chân không vòng nước 1 cấp
TRSK 2004/B/F 3 pha 380V 110Kw 4530 200 Liên hệ
TRSK 2002/B/F 3 pha 380V 90Kw 3550 200 Liên hệ
TRSA 200-1950/C/F 3 pha 380V 75Kw 1950 200 Liên hệ
TRSE 125-1550/XC/F 3 pha 380V 45Kw 1550 200 Liên hệ
TRVX 1007/1-C/F 3 pha 380V 22 Kw 820 33 Liên hệ
TRVX 1005/1-C/F 3 pha 380V 18,5Kw 700 33 Liên hệ
TRVX 1003/1-C/F 3 pha 380V 15Kw 550 33 Liên hệ
TRVA 65-450/C/F 3 pha 380V 11Kw 450 33 Liên hệ
TRVA 65-300/C/F 3 pha 380V 7,5Kw 300 33 Liên hệ
TRMB 32-50/C/RZ-M 3 pha 380V 1,5Kw 50 33 Liên hệ
TRMB 40-200/RX/IE2 3 pha 380V 5,5Kw 200 33 Liên hệ
TRMX 257/1-C/RX 3 pha 380V 2,2Kw 55 33 Liên hệ
TRMB 40-110/F/IE2 3 pha 380V 3Kw 110 33 Liên hệ
TRMB 40-150/F/IE2 3 pha 380V 4Kw 150 33 Liên hệ

GHI CHÚ:
- Giá trên chưa bao gồm 10% thuế VAT
- Giá trên chưa bao gồm phí vận chuyển ngoại thành TP Hồ Chí Minh
Liên hệ: Phòng kinh doanh - 0936250333, email: sale@vinapumpjsc.com để có thông tin chi tiết.

Địa chỉ bán máy bơm hút chân không

Trên thị trường có nhiều đơn vị cung cấp các sản phẩm máy bơm hút chân không với đa dạng mẫu mã và thương hiệu. Tuy nhiên, không phải đơn vị nào cũng đảm bảo cung cấp hàng chính hãng và chất lượng.

Nếu quý khách đang có nhu cầu tìm hiểu và mua máy bơm hút chân không công nghiệp hãy lựa chọn Vinapump JSC. Là đơn vị cung các các sản phẩm bơm cũng như phụ kiện bơm lý tưởng, Vinapumps đem đến đa dạng sự lựa chọn về mẫu mã cũng như có nhiều ưu đãi về giá.

------

CÔNG TY CỔ PHẦN MÁY BƠM VIỆT NAM-VINAPUMPJSC

Trụ sở: A1- Tầng 5M - tòa nhà Bình Vượng - 200 Quang Trung - Hà Đông - Hà Nội

☎️ Hotline: 0936 250 333

📧 Email: sale@vinapumpjsc.com

🌐 Website: https://www.cungcapmaybom.vn/
