Sơ đồ mạch điện máy bơm nước 3 pha, các thành phần chính

Ngo Duy Hung 16/10/2019
Cung cấp máy bơm công nghiệp chính hãng | Máy bơm công nghiệp | Cung cấp máy bơm

Máy bơm nước 3 pha là dòng máy bơm đang được ưa chuộng và sử dụng nhiều trong lĩnh vực công nghiệp. Việc lắp đặt nó đòi hỏi cần có kỹ thuật chuyên môn cao, đồng thời phải hiểu rõ sơ đồ mạch điện máy bơm 3 pha.

Máy bơm nước 3 pha là dòng máy bơm đang được ưa chuộng và sử dụng nhiều trong lĩnh vực công nghiệp. Việc lắp đặt nó đòi hỏi người thực hiện cần có kỹ thuật chuyên môn cao, đồng thời phải hiểu rõ sơ đồ mạch điện máy bơm 3 pha.

Dưới đây là những thông tin về máy bơm 3 pha và sơ đồ mạch điện mà Vina Pump tổng hợp lại.

Máy bơm nước 3 pha có gì hay?

Máy bơm động cơ điện ba pha thường được tìm thấy trong các ứng dụng công nghiệp - nơi yêu cầu công suất bơm cực lớn. Dòng điện ba pha thường được phân phối trong cấu hình Wye với năm dây. Ba trong số các dây mang dòng điện; dây thứ tư là dây trung tính và dây thứ năm là dây nối đất. Trong cấu hình Delta ít phổ biến hơn không có dây trung tính.

Máy bơm động cơ điện ba pha sẽ cung cấp một khả năng vận hành trơn tru, cân bằng hơn và thường ít tốn kém hơn so với máy bơm động cơ điện 1 pha. Lý giải điều này bạn có thể hiểu là dòng điện ba pha có ba sóng hoạt động giống hệt nhau. Các chu kỳ sóng cách đều nhau 120 ° nên công suất được cung cấp vẫn tương đối ổn định khi so sánh với công suất một pha. Khi pha một ở một nút, pha tiếp theo chỉ còn 30 ° và khoảng 5,5 giây để đạt đến đỉnh của nó, và cứ như vậy cho mỗi pha đi qua.

Khi so sánh với nguồn cung cấp một pha sử dụng cấu hình phổ biến nhất (pha và trung tính), nguồn cung cấp ba pha không có trung tính, cùng điện áp pha và điện áp trên mặt đất mỗi pha có thể truyền tải gấp ba lần điện chỉ sử dụng 1,5 lần nhiều dây. Bởi vì điều này, tỷ lệ công suất so với vật liệu dây dẫn được tăng gấp đôi cho phép sử dụng hệ thống dây nhỏ hơn, ít tốn kém hơn. Xem hình bên dưới để biết cấu hình dạng sóng cụ thể hơn và thông tin pha nguồn.

so do mach dien may bom nuoc 3 pha

Tin cùng chuyên mục :

- Sơ đồ lắp đặt máy bơm nước gia đình

- Top 3 máy bơm chân không vòng nước EU tốt nhất hiện nay.

Sơ đồ mạch điện máy bơm nước 3 pha

Một sơ đồ mạch điện máy bơm nước có 3 phần chính phải kể đến đó là:

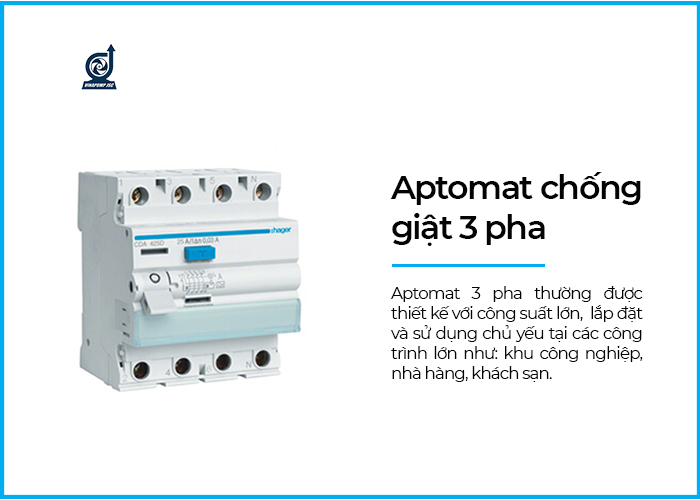

Aptomat chống giật 3 pha

so do mach dien may bom nuoc 3 pha

Một sơ đồ mạch điện máy bơm nước 3 pha nhất định phải có Aptomat chống giật 3 pha. Đây là một thiết bị được thiết kế với công suất lớn, thường được lắp đặt và sử dụng chủ yếu tại các công trình lớn ví dụ như trong các khu công nghiệp, nhà xưởng, nhà hàng, khách sạn…

Khi một dòng điện 3 pha chạy qua Aptomat này, nó sẽ thực hiện một phép so sánh, nếu dòng điện này khác nhau quá 15mA và 30mA thì Aptomat này sẽ tự ngắt tải và không còn hoạt động nữa.

Có thể bạn chưa biết, một Aptomat chống giật 3 pha được chia ra thành 2 loại: Aptomat 3 pha 3 cực và Aptomat 3 pha 4 cực. Đó là một cách phân chia dựa theo số cực. Loại Aptomat 3 pha 3 cực có mức điện áp nằm trong khoảng 380 - 415 VAC. Còn loại 4 cực thì có ưu điểm có là tạo ra được mạng lưới điện áp khác nhau thuận tiện cho quá trình sử dụng.

Aptomat sinh ra để bảo hệ cả hệ thống điện của một thiết bị hay một mạng lưới thiết bị. Muốn vậy, thì bạn phải chú ý đến việc tính toán phụ tải của mạng lưới điện, để có thể chọn loại Aptomat phù hợp với tải của hệ thống. Một Aptomat được đánh giá là tốt khi nó thỏa mãn các yêu cầu như:

  • Aptomat phải có chế độ làm việc định mức dài hạn. Điều này có nghĩa là trị số dòng điện chạy qua Aptomat bao lâu cũng không ảnh hưởng gì cả.
  • Aptomat phải có khả năng ngắt được trị số dòng điện lớn, có thể lên tới vài chục kA. Sau khi ngắt dòng điện ngắn mạch, Aptomat phải đảm bảo vẫn làm việc tốt ở trị số dòng điện định mức (Idm).
  • Aptomat phải có thời gian cắt nhỏ, để đảm bảo nâng tính ổn định nhiệt và điện của các thiết bị, hạn chế sự phá hoại của dòng điện ngắn mạch gây ra.

Contactor

Tiếp theo, thành phần thứ 2 không thể thiếu trong mạch điều khiển máy bơm nước 3 pha đó là Contactor. Có lẽ mọi người sẽ quen thuộc hơn với thuật ngữ Khởi động từ (Công tắc tớ). Đây được gọi là một khí cụ điện hạ áp. Loại thiết bị này có chức năng đóng cắt thường xuyên mạch điện động lực. Khởi động từ là một thành phần có ý nghĩa cực kỳ quan trọng trong hệ thống điện.

so do mach dien may bom nuoc 3 pha

Nói Contactor quan trọng có lẽ không sai vì trong xu hướng tự hóa công nghiệp như hiện nay, thiết bị này có khả năng điều khiển tụ bù, động cơ, hệ thống chiếu sáng… chỉ thông qua nút bấm hoặc điều khiển từ xa. Cũng tương tự như Aptomat, Contactor có nhiệm vụ bảo vệ các thiết bị điện, hệ thống điện.

So với cầu dao với chức năng tương tự, nhưng Contactor an toàn và hiệu quả hơn nhiều. Nó nhỏ, dễ lắp đặt và thao tác. ĐIều khiển đóng ngắt từ xa của Contactor được tráng hồ quang, nên an toàn tuyệt đối cho người vận hành thiết bị.

Rơ le nhiệt

Cuối cùng là Rơ le nhiệt. Đây tiếp tục là một loại khí cụ điện tự động, đóng cắt tiếp điểm nhờ sự co dãn vì nhiệt của các thanh kim loại. Hẳn bạn đã biết, Rơ le nhiệt được sử dụng để ngăn chặn hiện tượng quá tải của các thiết bị điện, nhằm bảo vệ sự an toàn cho hệ thống. Và một điều quan trọng, trong các ứng dụng công nghiệp, Rơ le nhiệt được lắp cùng với Contactor nhằm tạo ra một hiệu quả vượt trội.

so do mach dien may bom nuoc 3 pha

Cấu tạo cơ bản của một Rơ le nhiệt được làm từ Phiến kim loại kép (bimetal). Phiến kim loại này được làm từ 2 tấm kim loại, trong đó: Một tấm có hệ số giãn nở thấp (thường sử dụng là vật liệu Invar, có 36% Ni và 64% Fe), Một tấm có hệ số giãn nở cao (thường là đồng thau hoặc thép Crom - Niken). So với Invar, đồng thau có hệ số giãn nở cao hơn gấp 20 lần.

Mạch điều khiển máy bơm nước 3 pha

Sau khi đã tìm hiểu kỹ lưỡng về sơ đồ mạch điện máy bơm nước 3 pha, chúng ta sẽ tiến tới khám phá cách sử dụng mạch điều khiển máy bơm nước 3 pha nhé!

Trước khi bắt đầu khởi động toàn bộ hệ thống để sử dụng, chúng ta bắt buộc phải tiến hành kiểm tra các yếu tố sau:

  • Vị trí của các van 2 chiều
  • Aptomat nguồn đã đóng hay chưa?
  • Kiểm tra điện áp 360V ≤ U≤ 400V

Sau khi kiểm tra những yếu tố được liệt kê trên, hãy tiến hành thực hiện lần lượt các bước dưới đây để có thể sử dụng mạch điều khiển máy bơm nước 3 pha nhé.

  • Nút xanh, bạn sẽ nhìn thấy nó trên tủ điều khiển, nó sẽ giúp bạn khởi động toàn bộ máy.
  • Kiểm tra chiều quay của máy (đối với máy bơm đặt cạn).
  • Kiểm tra chỉ số lưu lượng của máy (đối với máy bơm đặt chìm). Hãy đảo chiều quay để tìm ra chiều quay có lưu lượng lớn hơn. Có thể bạn chưa biết, với máy bơm thả chìm, ngược chiều quay vẫn có thể bơm ra nước nhưng áp suất rất yếu.
  • Tiến hành kiểm tra dòng điện (I): Công thức này liệu bạn đã từng nhìn thấy ở đâu chưa? I < I định mức . Nếu I > I định mức thì phải kép bớt van 2 chiều lại nhằm hạn chế bớt lưu lượng đầu ra. Và luôn nhớ rằng, I < I định mức .

Đó là tất cả những gì bạn cần làm để khởi động, vận hành mạch điện máy bơm nước 3 pha. Còn nếu bạn muốn dừng máy, thì hãy lưu ý các thao tác sau đây:

  • Nút OFF màu đỏ, hãy nhấn nó để dùng máy.
  • Sau đó, tiếp tục ngắt Aptomat, để nâng cao tuổi thọ của đèn báo và Rơ le nhiệt.
  • Chỉ được cho máy hoạt động ở điện lưới 360 ≤ U ≤ 400V.
