SSR là gì? Cấu tạo và Nguyên lý hoạt động của SSR (Mới Nhất)

Ngo Duy Hung 14/02/2020
Cung cấp máy bơm công nghiệp chính hãng | Máy bơm công nghiệp | Cung cấp máy bơm

SSR còn được gọi bằng cái tên relay bán dẫn ssr. Đây là một loại relay vô cùng phổ biến.Mời các bạn tìm hiểu trong bài viết dưới đây.



SSR còn được gọi bằng cái tên relay bán dẫn ssr. Đây là một loại relay vô cùng phổ biến. Vậy relay ssr có nguyên lý hoạt động ra sao, cấu tạo thế nào và cách thức sử dụng? Toàn bộ những vấn đề này sẽ được chúng tôi giải đáp chi tiết trong bài viết này.

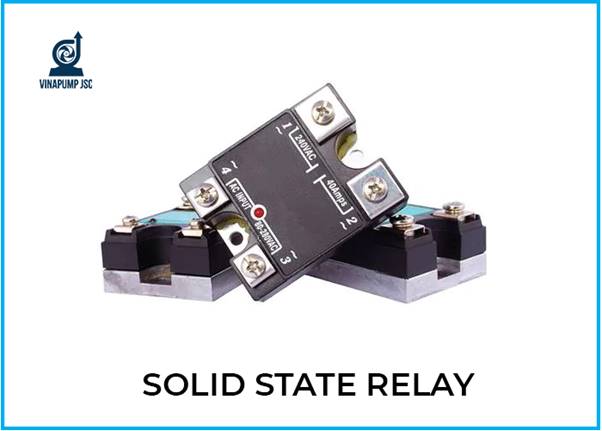

SSR là gì? solid state relay là gì?

ssr la gi

Ssr là một cụm từ viết tắt của Solid state relay. Đây là một loại relay trạng thái rắn được sử dụng rất phổ biến. SSR là rơle chuyển mạch không yêu cầu sử dụng bất kỳ bộ phận cơ khí nào. Điều này thường mang lại cho chúng lợi thế về tuổi thọ dài hơn so với rơle điện cơ thông thường, và mặc dù rơle trạng thái rắn có cường độ nhanh hơn so với rơle điện cơ, nhưng chúng có một số quy định thiết kế.

Rơle trạng thái rắn đã gây bão trên toàn thế giới, tạo ra một cuộc cách mạng phân phối điện trong mọi ngành công nghiệp từ tự động hóa nông nghiệp đến hàng không vũ trụ. Nhưng bạn có thể tự hỏi về cách mà chúng làm việc chính xác?

Rơle trạng thái rắn có những ưu điểm như sau so với rơle điện từ: độ tin cậy cao, không tiếp xúc, không có tia lửa, tuổi thọ cao, tốc độ chuyển mạch nhanh, khả năng chống nhiễu mạnh và kích thước nhỏ. Nó đã được sử dụng rộng rãi trong các ứng dụng rộng rãi như máy CNC, hệ thống điều khiển từ xa và các thiết bị tự động hóa công nghiệp, công nghiệp hóa chất, thiết bị y tế, hệ thống an ninh, v.v.

Có thể bạn quan tâm:

- Bơm bùn đặc là gì? Báo giá bơm bùn đặc

- Phân loại và cách chọn mua bơm axit hiệu quả.

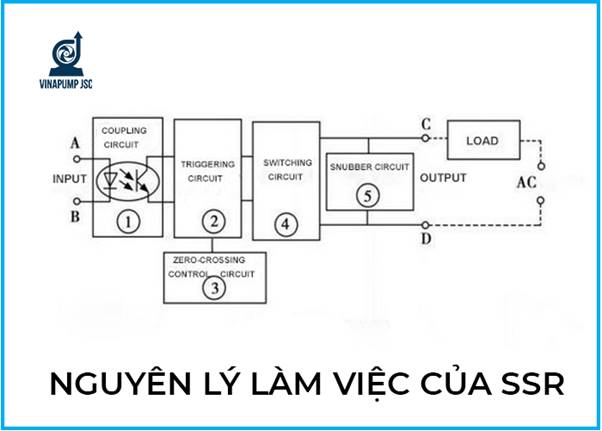

Nguyên lý hoạt động của ssr

ssr la gi

Bạn có thể tự hỏi - loại công tắc nào cho phép tín hiệu điều khiển cung cấp năng lượng cho hàng trăm ampe? Vẻ đẹp thực sự của rơle ssr so với rơle điện cơ cuối cùng nằm ở sự khác biệt giữa các cơ chế chuyển mạch. Rơle trạng thái rắn sử dụng cái mà ngành công nghiệp gọi là bộ cách ly quang hoặc bộ ghép quang.

Nói theo cách nói của con người, điều đó có nghĩa là một bộ tách ánh sáng của người. Đó là quyền - công tắc bên trong rơle trạng thái rắn chỉ là một chùm ánh sáng! Nói chung, có một đèn LED công suất rất thấp chiếu một chùm ánh sáng vào photodiode, điều này gần như ngay lập tức cho phép năng lượng được truyền qua nó - hoặc bật chế độ khởi động.

Bộ cách ly quang là rất quan trọng trong rơle trạng thái rắn vì chúng là những gì tách rời hai hoặc nhiều mạch của rơle. Vì rơle sử dụng tín hiệu điện áp nhỏ để điều khiển tín hiệu điện áp rất lớn, điều cực kỳ quan trọng là phải tách các tín hiệu này.

Vẻ đẹp và đặc điểm cách mạng của các chất cô lập quang là không có bộ phận chuyển động. Ví dụ, trong các rơle điện cơ, sự phân tách mạch này được thực hiện bởi một từ trường điện, cũng là thứ được sử dụng để hoàn thành cuối cùng của mạch tải lớn.

Trong rơle trạng thái rắn, photodiode là thứ làm cho kết nối trong mạch tải hoàn thành. Vì vậy, những gì trên thế giới là một photodiode? Nó là một bóng bán dẫn rất chuyên dụng sử dụng các photon để cung cấp năng lượng cho cổng, chứ không phải là tín hiệu điện thông thường. Làm thế nào trên thế giới làm việc đó? Nó sử dụng một ngã ba silicon P-N chuyên dụng cao.

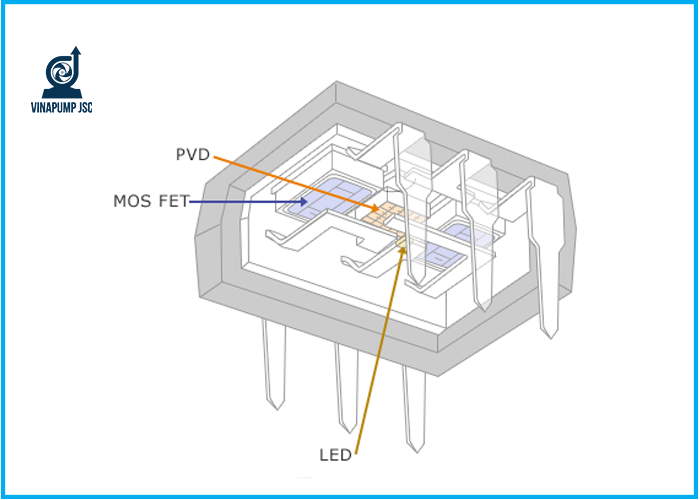

Cấu tạo của relay ssr

ssr la gi

Rơle SSR thường được thiết kế như một công tắc bật tắt đơn giản với đầu cực nguồn và đầu cực tải chuyển đổi khi tín hiệu điều khiển bên ngoài được chuyển đến rơle qua một đầu cực khác. Khi điều này xảy ra, việc chuyển đổi xảy ra rất nhanh và tải được cấp nguồn, thường là bằng bóng bán dẫn công suất aMOSFET.

Rơle có thể được thiết kế và sử dụng trong khả năng chuyển đổi AC hoặc DC, nhưng cấu hình bên trong phải được sửa đổi để hoạt động cho cả hai trường hợp. Rơle DC có thể hoạt động với một MOSFET duy nhất, với nguồn và cống được kết nối với nguồn và tải của mạch chính và tín hiệu điều khiển được gắn vào cổng thông qua.

Tín hiệu điều khiển có thể có công suất rất thấp, cho phép rơle (và mạch tải lớn) được điều khiển bởi một thứ nhỏ như Arduino. Rơle trạng thái rắn có thể có nhiều bóng bán dẫn được xếp song song để cho phép tiềm năng dòng điện cao hơn, có thể được đánh giá vào 100 ampe.

Công tắc AC yêu cầu ít nhất hai bóng bán dẫn vì một MOSFET không thể ức chế dòng điện theo cả hai hướng khi rơle ở trạng thái tắt. Hai bóng bán dẫn, với các nguồn được kết nối, được sử dụng để chặn dòng điện khi tắt và sau đó truyền nguồn khi tín hiệu điều khiển được bật trong rơle.

Hướng dẫn sử dụng role bán dẫn ssr

Rơle trạng thái rắn được sử dụng rộng rãi trong một loạt các ứng dụng, ngành và ngành rất đa dạng, bao gồm:

  • Điều khiển công nghiệp
  • Điều khiển động cơ
  • Rô bốt
  • Thiết bị y tế và cách ly bệnh nhân / thiết bị
  • Thiết bị đo đạc
  • Bộ ghép kênh
  • Thu thập dữ liệu
  • Hệ thống con I / O
  • Đồng hồ đo (watt-giờ, nước, khí)
  • Thiết bị vi mạch
  • Đồ gia dụng

SSR không có các yếu tố cơ học bên trong và kín hoàn toàn trong cấu trúc. Do đó, SSR có các ưu điểm như chống rung, chống ăn mòn, tuổi thọ cao và độ tin cậy cao.

Tiếng ồn thấp. Các SSR AC sử dụng công nghệ kích hoạt cắt ngang bằng 0, do đó làm giảm hiệu quả tốc độ tăng điện áp dv / dt và tốc độ tăng di / dt hiện tại trên đường dây, làm cho SSR bị nhiễu tối thiểu đối với nguồn điện trong quá trình làm việc lâu dài.

Thời gian chuyển đổi ngắn, vì vậy SSR có thể được sử dụng trong các ứng dụng tần số cao.

Cách ly quang điện tử được sử dụng giữa các mạch đầu vào và mạch đầu ra, và điện áp cách điện là hơn 2500V.

Tiêu thụ điện năng đầu vào thấp, tương thích với các mạch TTL và COMS.

Mạch bảo vệ được đặt trong các đầu ra.

Khả năng chịu tải cao.
