Ứng dụng phổ biến và cấu tạo bơm ly tâm

Bơm ly tâm là một sản phẩm được sử dụng chủ yếu trong hệ thống động lực của tàu thủy. Vậy cấu tạo bơm ly tâm ra làm sao ? Ứng dụng phổ biến của loại máy bơm này như thế nào ? Để trả lời cho câu hỏi trên, chúng ta cùng theo dõi bài viết dưới đây.

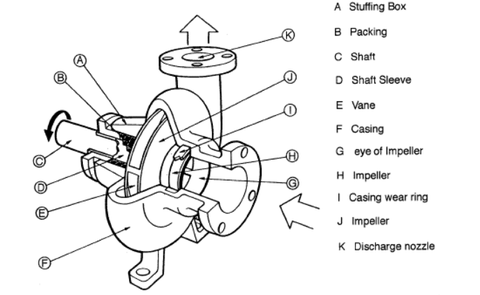

Cấu tạo bơm ly tâm

Bơm ly tâm có cấu tạo bao gồm các chi tiết:

  1. Ống đẩy : được chế tạo bằng gang đúc, tôn hàn hoặc cao su

  2. Ống hút : Cũng được chế tạo bằng gang đúc, tôn hàn, hoặc cao su

  3. Buồng xoắn ốc : Với cấu trúc tương đối phức tạp và được chế tạo bằng chất liệu gang

  4. Bộ phận dẫn vào : Là bộ phận thuộc thân bơm thường

  5. Trục bơm : Bộ phận này thường được chế tạo bằng thép hợp kim và được ghép với bánh công tác thông qua hệ thống mối ghép then

  6. Bánh công tác : Riêng đối với bánh công tác, chúng được cấu tạo bởi 3 dạng chính là cánh mở hoàn toàn, cánh mở một phần và cánh kín. Bánh công tác thường được lắp với các chi tiết cố định cố định trục quay tạo nên phần roto. Vật liệu chế tạo chủ yếu bằng gang hoặc thép với phương pháp đúc chính xác.

Nguyên lý hoạt động của bơm ly tâm

  • Đầu tiên, trước khi hoạt động chúng ta cần phải mồi cho máy bơm để thân bơm và ống hút được chứa đầy chất lỏng.

  • Đến khi bơm hoạt động, bánh công tác quay và các phần tử chất lỏng chịu tác động của lực ly tâm, chuyển động theo ống dẫn đi vào ống đẩy với áp suất cao hơn. Đồng thời, lối vào của bánh công tác tạo nên vùng chân không tạo nên quá trình hút của ống bơm.

  • Đường dẫn ra đẩy chất lỏng từ bánh công tác sang ống đẩy để điều hòa động năng của dòng chảy thành áp năng cần thiết.

Đặc điểm và ứng dụng của bơm ly tâm

  • Bơm ly tâm được ứng dụng chủ yếu trong các ngành công nghiệp sản xuất về các mảng sản xuất giấy, đường và các chất lỏng có độ nhớt, chất kết dính cao.

  • Phạm vi sử dụng lớn và năng suất tương đối cao:

+ Cột nước bơm H = 10 ÷ hàng ngàn mét

+ Lưu lượng bơm Q = 2 ÷ 100.000 m3/h

+ Công suất động cơ N = 1 ÷ 6000 kW.

  • Kết cấu thông minh, nhỏ gọn tiện lợi và khả năng làm việc rất đáng tin cậy

  • Hiệu suất làm việc của máy tương đối cao và chất lượng hơn rất nhiều loại máy bơm khác: η = 0,65 ÷ 0,9.

  • Giá thành tương đối ổn định và cạnh tranh

Tổng hợp các ưu điểm vượt trội của dòng máy bơm ly tâm này mà chúng được lựa chọn là công cụ hỗ trợ đắc lực cho nền công nghiệp sản xuất. Đặc biệt với khả năng vận chuyển các chất lỏng có độ nhớt thấp như nước biển, nước ngọt, tàu thủy, thậm trí ứng dụng cho nền nông nghiệp sản xuất.
