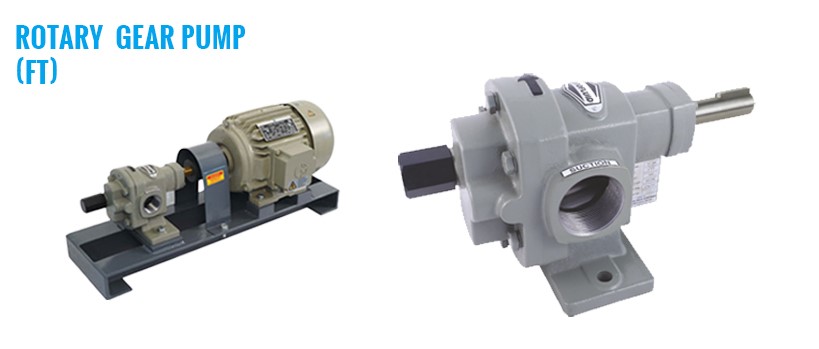

Bơm Bánh Răng ROTOFLUID Model FT Dòng Bơm Lưu Chất Nhớt
ROTOFLUID Model FT là dòng bơm bánh răng quay tự mồi (Self-priming Rotary Gear Pump) kiểu chân đế, vận hành theo nguyên lý thể tích dương. Sản phẩm được thiết kế chuyên dụng để vận chuyển các lưu chất có độ nhớt cao và trung bình như dầu bôi trơn, nhiên liệu, hóa chất và chất lỏng công nghiệp với độ tin cậy vượt trội.
Tổng Quan Thiết Kế & Cấu Tạo
Dòng bơm bánh răng ROTOFLUID Model FT có cấu trúc đơn giản, chắc chắn được đúc bằng gang. Cặp bánh răng thép hình xoắn ốc (Single Helical Gear) được gia công tinh xảo, lắp chặt trên trục thép hợp kim đã qua xử lý tôi cứng và mài nhẵn. Trục bơm được đỡ chắc chắn bởi 4 bạc lót bằng đồng thiêu kết tự bôi trơn (Non-ferrous Sintered Bronze), giúp thiết bị vận hành êm ái và kéo dài tuổi thọ.
- Khả năng đảo chiều vận hành: Bơm có thể hoạt động linh hoạt theo cả hai chiều hút/xả chỉ bằng cách thay đổi chiều quay của động cơ.
- Van an toàn tích hợp (Relief Valve): Hướng hoạt động của van an toàn có thể đảo ngược dễ dàng bằng cách thay đổi vị trí các bộ phận van sang phía đối diện.
- Áp suất vận hành: Đạt áp suất tối đa lên đến 10 kg/cm².
- Tốc độ & Nhiệt độ: Thiết kế tối ưu ở tốc độ định mức 1440 RPM, độ nhớt lên đến 100,000 SSU và nhiệt độ làm việc tối đa đạt 200ºC. (Lưu ý: Đối với các dòng bơm có kích thước cổng trên 1 ½", nên giảm tốc độ quay để nâng cao hiệu suất, giảm tiếng ồn và tăng độ bền).
Vật Liệu Cấu Tạo (Material of Construction - MOC)
Dưới đây là chi tiết vật liệu chế tạo chi tiết của dòng bơm ROTOFLUID Model FT tiêu chuẩn và bản nhiệt độ cao (H.T.):
| Chi Tiết Bơm (Part) | Vật Liệu Tiêu Chuẩn (Standard) | Vật Liệu Chịu Nhiệt / Tải Cao (H.T.) |
|---|---|---|
| Thân bơm (Body) | IS.210 FG 220 Cast Iron Grade | IS.210 FG 220 Cast Iron Grade |
| Nắp sau (Back Cover) | IS.210 FG 220 Cast Iron Grade | IS.210 FG 220 Cast Iron Grade |
| Nắp phớt (Gland Cover) | IS.210 FG 220 Cast Iron Grade | IS.210 FG 220 Cast Iron Grade |
| Cặp bánh răng (R.H. & L.H. Gear) | Thép EN-8 | Thép EN-24 (Xử lý Nito cứng) |
| Trục Rotor / Stator | Thép EN-19 | Thép EN-19 |
| Bạc lót đỡ trục (Bushes) | Đồng thiêu kết (Sintered Bronze) | Đồng thiêu kết (Sintered Bronze) |
| Hệ thống làm kín (Sealing) | Phớt dầu Neoprene / Mechanical Seal | Phớt Tết "GFO" Teflon / Mechanical Seal |
| Nắp van an toàn (R.V. Cap) | Nhôm (Aluminum) | Nhôm (Aluminum) |
| Then khớp nối (Key for Coupling) | Thép EN-8 | Thép EN-8 |
Bảng Thông Số Lưu Lượng Tiêu Chuẩn (Tại 1440 RPM)
Chi tiết lưu lượng theo từng kích thước cổng hút/xả của dòng ROTOFLUID Model FT chính hãng:
| Model | Kích Cổng Hút & Xả (Inches) | Công Suất / Lưu Lượng (At 1440 RPM) | ||
|---|---|---|---|---|
| LPM (Lít/Phút) | US GPM | m³/giờ | ||
| FT - 025 | 1/4" x 1/4" | 2.5 | 0.6 | 0.1 |
| 05 | 1.3 | 0.3 | ||
| FT - 050 | 1/2" x 1/2" | 10 | 2.6 | 0.6 |
| 20 | 5.2 | 1.2 | ||
| FT - 075 | 3/4" x 3/4" | 25 | 6.6 | 1.5 |
| 30 | 7.9 | 1.8 | ||
| FT - 100 | 1" x 1" | 35 | 9.2 | 2.1 |
| 50 | 13.2 | 3.0 | ||
| FT - 125 | 1 ¼" x 1 ¼" | 75 | 19.8 | 4.5 |
| FT - 150 | 1 ½" x 1 ½" | 110 | 29.0 | 6.6 |
| FT - 200 | 2" x 2" | 225 | 59.4 | 13.5 |
| FT - 250 | 2 ½" x 2 ½" | 350 | 92.5 | 21.0 |
| FT - 300 | 3" x 3" | 500 | 132.0 | 30.0 |
Đặc Điểm Nổi Bật Dòng FT
- Thiết kế bánh răng xoắn đơn (Single Helical Gear) giảm thiểu độ ồn khi hoạt động. *(Có thêm tùy chọn bánh răng xoắn đôi - Double Helical Gear).*
- Khả năng tự mồi mạnh mẽ và bơm thể tích hai chiều.
- Tích hợp van xả áp an toàn (Relief Valve) bảo vệ đường ống và động cơ.
- Cấu trúc thiết kế đơn giản, hiệu suất cao, cực kỳ dễ dàng tháo lắp và bảo dưỡng.
Phạm Vi Ứng Dụng Trong Công Nghiệp
Bơm bánh răng Lỗi giao diện: file 'snippets/shortcode-Rotofluid.bwt' không được tìm thấy (https://www.rotofluidpumps.com/ft.htm) được tin dùng rộng rãi trong nhiều lĩnh vực công nghiệp quy mô lớn:
- Nhà máy lọc dầu & Kho chứa dầu: Vận chuyển dầu mỏ, dầu nhờn, dầu nhớt tiêu chuẩn.
- Nhiên liệu đốt lò: Bơm các loại dầu FO (Fuel oil), dầu Diesel, dầu lò nung (Furnace oil) cho nhà máy thép, xi măng, nhiệt điện.
- Hóa chất & Ngành in: Bơm mực in (Printing inks), phẩm nhuộm, nhựa đường (Bitumen), keo nhựa (Resins).
- Sản xuất hóa mỹ phẩm: Bơm Glycerin, Glycol và các dung dịch chất lỏng công nghiệp khác.
