Cách đấu phao điện máy bơm 3 pha từng bước An Toàn, Chuẩn Xác

Ngo Duy Hung 17/10/2019
Cung cấp máy bơm công nghiệp chính hãng | Máy bơm công nghiệp | Cung cấp máy bơm

Máy bơm nước 3 pha công suất lớn được sử dụng rộng rãi trong các ứng dụng sản xuất công nghiệp, các hệ thống tưới tiêu quy mô lớn hay các hệ thống phòng cháy chữa cháy.

Máy bơm nước 3 pha công suất lớn được sử dụng rộng rãi trong các ứng dụng sản xuất công nghiệp, các hệ thống tưới tiêu quy mô lớn hay các hệ thống phòng cháy chữa cháy. Để đảm bảo máy bơm vận hành hoàn toàn tự động, an toàn thì phải lắp thêm phao điện. Bài viết này sẽ chỉ ra cho bạn cách đấu phao điện máy bơm 3 pha kết hợp với Rơ le và Contactor hạn chế tối đa các sự cố hỏng hóc của phao thường gặp.

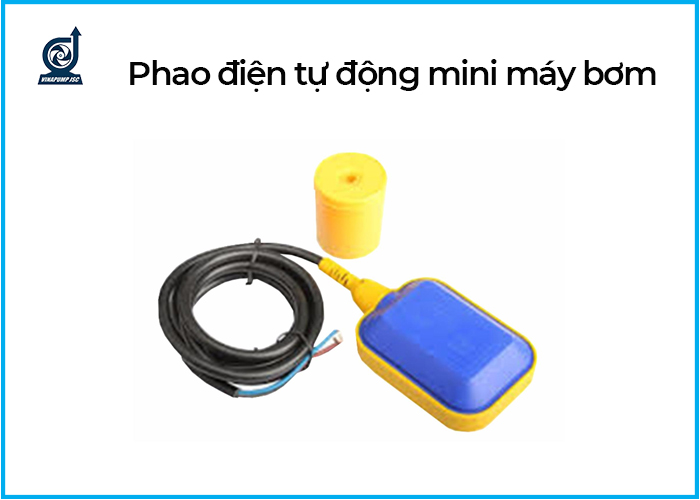

cach dau phao dien may bom 3 pha

Vì sao đấu phao điện máy bơm 3 pha phải kết hợp với Rơ le an toàn và Contactor?

Đó là vì sự AN TOÀN - KHÔNG SỰ CỐ - BỀN BỈ của phao điện. Có thể bạn chưa biết, trong quá trình sử dụng phao điện để đóng cắt trực tiếp nguồn điện cho máy bơm 3 pha công suất lớn, thường xảy ra các sự cố như: phao điện hỏng, dây dẫn từ nguồn lên phao điện lắp trên bể chứa bị nóng, dẫn đến chập cháy, rò điện… Hậu quả của các sự cố này là khôn lường.

Người đơn vị rất cẩn trọng trong quá trình lựa chọn lắp đặt phao điện, luôn chọn loại phao có chất lượng tốt nhất nhưng thực tế sử dụng lại chẳng được lâu, gây gián đoạn quá trình sản xuất chung của cả hệ thống. Sửa chữa các phao điện bị hỏng vốn chẳng phải là việc dễ dàng, lại còn rất tốn kém.

Vậy thì giải pháp cho vấn đề này là gì? Bạn đoán đúng rồi, chính là Rơ le an toàn và Contactor. Vì sao vậy?

Các máy bơm 3 pha đều có công suất rất lớn, dòng điện khi máy khởi động và vận hành rất lớn, khi chúng ta ngắt mạch sinh ra dòng điện tự cảm. Các hiện tượng thực tế này đã tạo điều kiện sinh ra phóng hồ quang tại tiếp điểm đóng ngắt mạch điện trong phao điện. Việc lặp đi lặp lại điều này sẽ gây ra cháy các tiếp điểm phao. Và phao điểm sẽ bị hỏng từ đây.

Để quyết vấn đề nêu trên, chúng ta phải kết hợp phao điện với Contactor hay còn gọi là Khởi động từ.

Sẽ vẫn là chưa toàn vẹn nếu sự kết hợp chỉ dừng ở đây. Sự cố rò điện vẫn có thể xảy ra nếu chúng ta nối phao điện thông qua Contactor. Một Rơ le an toàn sẽ làm thứ trở nên hoàn hoàn, rò điện là sẽ không bao giờ xảy ra.

Rơ le an toàn có nhiệm vụ giám sát và điều khiển hệ thống máy bơm nước với tín hiệu nhỏ được đưa qua dây dẫn từ nguồn điện gần máy bơm dẫn lên phao điện ở trên bể nước.

Cách đấu phao điện máy bơm 3 pha

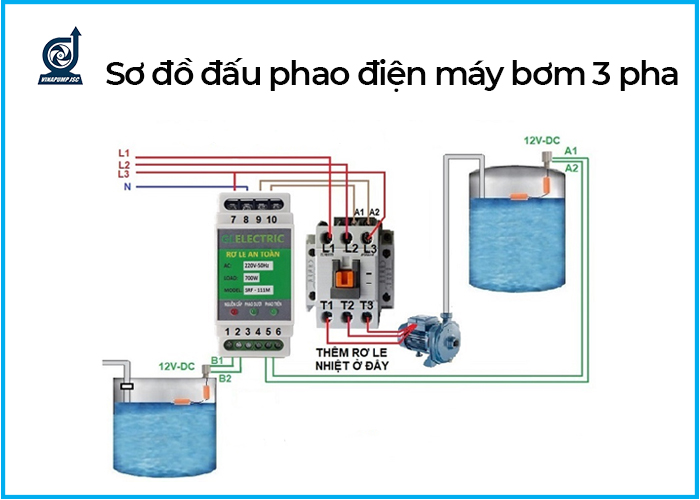

cach dau phao dien may bom 3 pha

Nhìn vào hình minh họa phía trên, chúng ta sẽ đi lần lượt. Phần nguồn điện động lực cấp cho máy bơm, đấu theo sơ đồ hình tam giác và kiểu khởi động trực tiếp. Nguồn cấp cho Rơ le an toàn lấy từ một dây pha và một dây trung tính.

Các dây màu xanh bạn nhìn thấy sẽ có tín hiệu điện áp là 12V. Chúng được đưa đến các phao đặt tại bể ngầm và bể trên cao để giám sát các trạng thái các cặp tiếp điểm A1 A2 và B1 B2 của các phao điện.

Trường hợp bể nước ngầm chưa cạn, tiếp điểm B1 B2 của phao điện dẫn thông, nếu bể nước trên mái hết nước một ngưỡng được định trước nào đó thì tiếp điểm A1 A2 của phao trên bể mái trên sẽ dẫn thông. Khi cả 2 điều kiện vừa nêu xảy ra, Rơ le an toàn sẽ đóng mạch cấp điện 220V ra chân vị trí 9 và 10. Bạn có thể nhìn thấy, chân 9 và 10 của Rơ le an toàn được nối đấu trực tiếp đến chân A1 A2. Vì A1 A2 của Contactor là chân cấp nguồn cho cuộn hút, nên Contactor tác động làm thông mạch nguồn từ L1 L2 ra phụ tải tại chân T1 T1.

Trường hợp ngược lại, khi bể ngầm cạn nước hoặc bể trên cao đầy nước thì Rơ le an toàn sẽ ngắt điện đầu ra tại chân số 9 và 10 thông qua Contactor ngắt mạch từ nguồn L1 L2 đến T1 T2. Để hiểu rõ hơn về cách đấu phao điện , bạn có thể tìm hiểu thêm về sơ đồ mạch điện máy bơm nước 3 pha.
