Cấu tạo, nguyên lý hoạt động của bơm định lượng

Ngo Duy Hung 10/11/2020
Cung cấp máy bơm công nghiệp chính hãng | Máy bơm công nghiệp | Cung cấp máy bơm

Hoạt động sản xuất công nghiệp phát triển, nhu cầu sử dụng bơm công nghiệp ngày càng cao, đặc biệt là bơm định lượng - dòng bơm xác định lưu lượng chính xác đến từng ml. Với cấu tạo thiết kế đặc biệt, nguyên lý hoạt động chuyên dụng, bơm định lượng trở thành một trong những thiết bị công nghiệp không thể thiếu, giúp quá trình sản xuất hiệu quả và an toàn hơn.

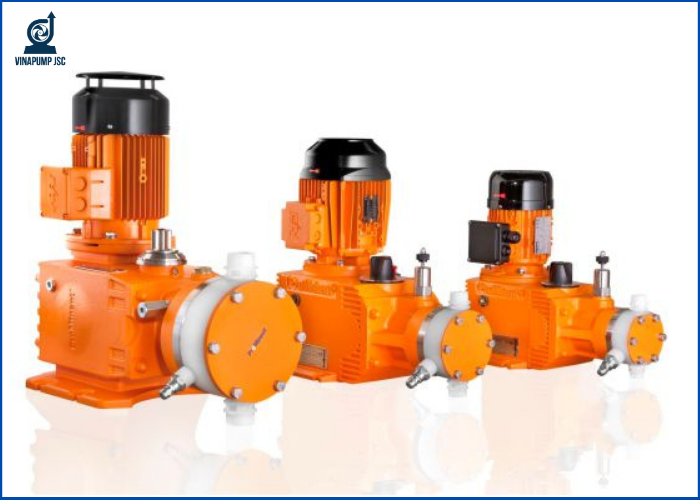

bom-dinh-luong

1. Bơm định lượng là gì?

Bơm định lượng là một loại máy bơm có kích cỡ nhỏ, thuộc dòng bơm thể tích. Bơm được thiết kế để bơm hóa chất hoặc bất kỳ chất lỏng hoặc hóa chất một cách chính xác nhờ điều khiển tự động hoặc có thể điều chỉnh bằng tay hợp lý.

Với chức năng đặc biệt, trong sản xuất công nghiệp, bơm được dùng để bơm chất lỏng, những chất có độ ăn mòn cao như axit, kiềm, những chất sệt, có độ nhớt cao,...

Bơm định lượng có 4 dòng máy bơm phổ biến sau: bơm định lượng piston, bơm định lượng màng, bơm định lượng thủy lực, bơm định lượng điện tử

- Bơm định lượng piston

Là loại có một buồng bơm, hoạt động bằng piston, màng và tích hợp thêm van tại đầu vào hoặc đầu ra. Dòng bơm này sử dụng trong trường hợp hệ thống có yêu cầu áp lực cao, yêu cầu chống rò rỉ không quá khắt khe và chất bơm không phải là chất mài mòn hoặc hợp chất chứa cặn rắn để không mài mòn hoặc phá hủy gioăng piston

- Bơm định lượng thủy lực

Loại bơm này có cơ chế vận hành được truyền động từ một piston chức năng như xi lanh thủy lực. Dòng bơm này có ưu điểm nổi bật là tạo áp suất cao của dòng bơm piston và có độ kín cao. Buồng bơm được ngăn đôi bởi màng bơm bằng cao su hoặc chất dẻo.

- Bơm định lượng dạng màng

Máy bơm loại này có đầu bơm cơ chế màng ngăn nhưng được điều khiển bởi một cuộn điện từ có chức năng hút và bơm hóa chất theo các xung nhịp. Để kiểm soát tốc độ dòng chảy, người ta kiểm soát thời gian giữa các xung nhịp chính.

- Bơm định lượng điện tử

Bơm định lượng điện tử có 2 loại là điều khiển tự động hoặc điều khiển bằng tay. Loại điều khiển tự động có thêm bộ phận cảm biến giúp máy bơm báo tín hiệu về bộ điều khiển trong các trường hợp quá tải hoặc chưa đủ mức quy định.

Vinapumpjsc cung cấp đầy đủ 4 loại bơm định lượng trên đến từ các thương hiệu nổi tiếng khác nhau trên thế giới: Cheonsei, Pulsafeeder, OBL,...

bom-dinh-luong

2. Bơm định lượng dùng để làm gì?

Giống như tất cả các dòng máy bơm khác, bơm định lượng có thể sử dụng để bơm, vận chuyển nước trong các hệ thống nhà máy. Ngoài ra, với khả năng chịu hóa chất đặc biệt, bơm được sử dụng trong xử lý nước thải và ngành công nghiệp thực phẩm.

Bơm có khả năng định lượng hóa chất và sử dụng nhiều các nhà máy công nghiệp, công nghiệp, cơ sở sản xuất, phòng thí nghiệm y tế và trong các hoạt động khai thác mỏ khoáng.

Ngoài ra, bơm cũng có thể sử dụng để phân liều hóa chất thành dòng để tạo ra sản phẩm. Điều này có thể được sử dụng cho việc sản xuất như tạo độ sệt cho keo hoặc phụ gia trong sản xuất sợi. Bơm còn được ứng dụng trong môi trường áp suất cao, nhiệt độ cao như định lượng nguyên liệu cho lò hơi hoặc chất xúc tác trong xử lý thành phẩm của nhà máy luyện kim,...

3. Cấu tạo và nguyên lý hoạt động của bơm định lượng

- Cấu tạo bơm định lượng

Dù có chia thành 4 loại trên, nhưng nhìn chung, bơm định lượng có cấu tạo đa dạng, bao gồm các bộ phận sau:

+ Buồng chứa hóa chất: Nơi chứa hóa chất cần định lượng

+ Van chân: Là van một chiều, được tích hợp trên đường hút , giúp cho bơm có khả năng tự mồi. Một số loại van được trang bị thêm công tắc phao giúp cảnh báo các sự cố có liên quan đến chất lỏng.

bom-dinh-luong

+ Phần bơm: Có nhiều loại đa dạng về kích thước, vật liệu. Vật liệu phần bơm thường là các chất chống ăn mòn, chịu được hóa chất cần bơm như nhựa chống hóa chất ăn mòn: PVC, PE,.. hoặc cao su, thép không gỉ.

Phần bơm này thường có đường hút được gắn tại đầu vào và ống dẫn định lượng được gắn tại cổng hút.

+ Ống dẫn định lượng: Thường là ống PVC hoặc PE cấu tạo cứng hoặc ống gia cố. Với trường hợp ứng dụng có hơi nước, nước nóng hoặc áp suất siêu cao thì có thể sử dụng vật liệu thép không gỉ. Bạn có thể trang bị thêm một loạt các van giảm áp, van xả khí đi kèm trên ống dẫn đó.

+ Vòi phun: Tại nơi bơm chất lỏng được định lượng vào dòng chất lỏng chính có một điểm phun, thường được coi là van một chiều để khi bơm đẩy một lượng chất lỏng được định lượng vào đường ống. Nó có thể vượt qua áp suất trong đường ống phân phối và cho phép chất lỏng đó đi vào dòng chảy. Một khi máy bơm dừng hoạt động, lúc này van một chiều sẽ có chức năng ngăn không cho chất lỏng được bơm vào ống định lượng, để tránh nguy cơ làm hỏng bơm.

+ Hệ thống điều khiển: Thông thường có một hệ thống điều khiển được cài đặt trực tiếp vào bơm để đảm bảo bơm vận hành chính xác và bật / tắt vào những thời điểm cụ thể. Bao gồm các cảm biến đo pH, Clo, bộ điều khiển lưu lượng có chức năng tăng, giảm mức độ định lượng.

- Nguyên lý hoạt động của bơm định lượng

Bơm định lượng có nguyên lý cơ bản như sau:

+ Quy trình tự mồi: Máy bơm định lượng trước khi hoạt động cần phải thực hiện quá trình tự mồi. Hóa chất, chất lỏng sẽ được đưa vào buồng bơm để làm đầy giúp bơm có thể hoạt động tốt.

+ Quy trình hút: Khi bơm đã được làm đầy hóa chất nó sẽ bắt đầu thực hiện quy trình hút. Lúc này van 1 chiều sẽ được mở, hóa chất được hút vào đầy trong buồng bơm. Và van 1 chiều đóng lại kết thúc quy trình hút.

+ Quy trình đẩy: Máy bơm định lượng sẽ thực hiện quy trình đẩy sau khi quy trình hút hoàn thành. Hóa chất sẽ được đưa đến đường ra, van 1 chiều mở và đẩy hóa chất ra ngoài.

+ Quy trình điều chỉnh lưu lượng bơm: Có thể dễ dàng điều chỉnh lưu lượng tự động hoặc bằng tay dựa vào nhu cầu sử dụng bơm.

Với những thông trên, VinapumpJSC tin rằng bạn đã có thêm những kiến thức hữu ích về cấu tạo cũng như nguyên lý hoạt động của bơm định lượng, từ đó giúp các bạn hiểu và chọn, sử dụng bơm phù hợp nhất.
