Tủ ATS là gì? Tìm hiểu về tủ ATS và quy trình vận hành

Kể từ khi ATS có khả năng kết nối với cả nguồn năng lượng chính và dự phòng, nó đóng vai trò trung gian giữa thiết bị và nguồn điện, hoạt động như một rơle điện. ATS cũng có thể hoạt động như một nguồn cung cấp năng lượng dự phòng, gắn trên giá cho thiết bị được kết nối với nguồn điện chỉ bằng một dây. Vậy ATS là gì mà lại có nhiều tính năng ưu việt như vậy? Cùng chúng tôi tìm hiểu ngay nhé.

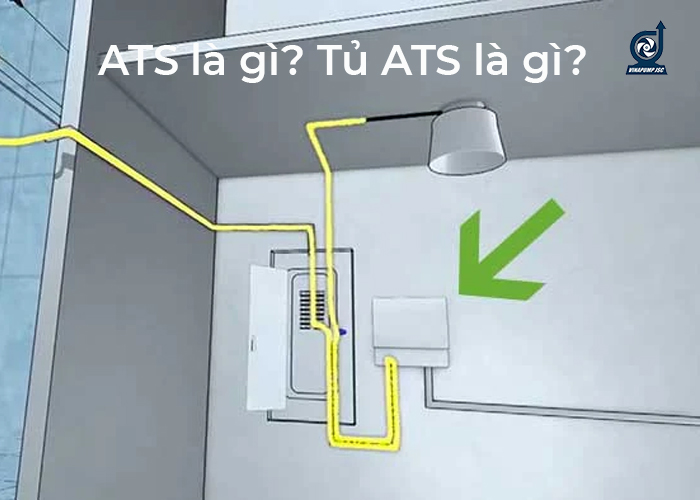

ATS là gì? Tủ ATS là gì?

ATS là viết tắt của cụm từ Automatic Transfer Switches, tạm dịch ra tiếng việt là Chuyển đổi sang nguồn điện dự phòng khi nguồn điện chính bị mất. Ví dụ, trong thảm họa tự nhiên, nguồn điện công cộng có thể bị tắt tại bệnh viện và công tắc chuyển tự động khởi động máy phát điện dự phòng. Có rất nhiều vấn đề liên quan đến việc chuyển nhượng như vậy - không phải là ít nhất trong số đó là đưa ra quyết định khi nào an toàn để chuyển trở lại quyền lực công cộng.

tu ats la gi

Cụm từ này rất phổ biến trong công nghiệp vì đây là nơi sử dụng mạng lưới truyền tải điện cực lớn. Những người phụ trách quản lý ở hệ thống điện hẳn sẽ chẳng lạ lẫm với cụm từ Tủ ATS. Đây là thiết bị có chức năng bảo vệ khi điện lưới và điện máy phát bị sự cố như mất pha, quá áp, sụt áp... Khi gặp những vấn đề này, tủ ATS sẽ tự động chuyển sang nguồn dự phòng và khi nguồn chính phục hồi bộ ATS sẽ tự động chuyển nguồn trở lại.

Thông thường, thời gian chuyển nguồn dự phòng sẽ giao động từ 5 đến 10 giây, khi điện lưới phục hồi, tủ ATS chờ một khoảng thời gian 10 - 30 giây để xác định sự ổn định của nguồn lưới.

Bạn cần biết rằng, hệ thống ATS luôn có 2 chế độ vận hành là tự động và bằng tay. Trước mặt tủ có các nút ấn, màn hình LCD và có một hệ thống đèn chỉ hiện thị để người vận hành điều chỉnh được thời gian chuyển mạch, chế độ hoạt động.

Tất cả tủ ATS đều có cổng truyền thông để dễ dàng kết nối tại chỗ với Máy tính nhằm phục vụ mục đích hiệu chỉnh thông số. Nó có sẵn cổng truyền thông MODBUS. Tủ ATS được thiết kế để đảm bảo các thiết bị đóng cắt như ACB/MCCB  có sự ràng buộc với nhau đảm bảo vận hành an toàn.

Quy trình vận hành ATS

Hệ thống ATS được sử dụng để đảm bảo tính liên tục của việc cung cấp điện, mặc dù điều này có thể có nghĩa là những điều khác nhau trong các tình huống khác nhau. Trong một ngôi nhà điển hình, doanh nghiệp nhỏ hoặc tổ chức, quyền lực liên tục có thể có nghĩa là một sự gián đoạn ngắn có thể được chấp nhận.

Ví dụ: nếu một máy phát dự phòng được sử dụng để cung cấp năng lượng dự phòng khi mất điện công cộng, sẽ có một khoảng dừng trong khi máy phát khởi động. Trong bệnh viện, bất kỳ sự gián đoạn nào trong hơn một vài giây có thể là thảm họa.

ATS có thể điều khiển khi máy phát dự phòng phụ thuộc vào điện áp trong nguồn cung cấp chính cho tòa nhà. Khi họ làm điều này, họ cũng phải chuyển tải cho máy phát dự phòng. Chúng hoạt động bằng cách ngăn chặn máy phát điện dự phòng trở thành nguồn năng lượng điện cho đến khi chính máy phát điện được bật nguồn tạm thời.

Một ví dụ về quy trình vận hành ATS có thể sử dụng là:

  1. Khi mất điện trong tòa nhà, hệ thống ATS sẽ khởi động máy phát điện dự phòng. Điều này khiến máy phát điện sẵn sàng tự cung cấp năng lượng điện cho ngôi nhà.
  2. Khi máy phát điện sẵn sàng để thực hiện, ATS sẽ chuyển nguồn khẩn cấp sang tải.

ATS sau đó ra lệnh cho máy phát tắt khi nguồn điện được phục hồi.

Khi mất điện, công tắc chuyển tự động ra lệnh cho máy phát khởi động. Khi máy phát điện sẵn sàng cung cấp điện, ATS sẽ chuyển nguồn khẩn cấp sang tải. Khi nguồn điện được phục hồi, ATS chuyển sang nguồn điện và tắt máy phát điện.

  1. Nếu nhà bạn có ATS điều khiển máy phát dự phòng, ATS sẽ khởi động máy phát khi mất điện và máy phát dự phòng sẽ bắt đầu cung cấp điện. Các kỹ sư thường thiết kế nhà ở và các công tắc chuyển đổi sao cho máy phát vẫn tách biệt với hệ thống phân phối điện trong toàn bộ tòa nhà. Điều này bảo vệ máy phát điện khỏi quá tải. Một biện pháp bảo vệ khác mà các kỹ sư sử dụng là họ có thời gian "hạ nhiệt" để ngăn máy phát quá nóng.

Thiết kế ATS đôi khi cho phép giảm tải hoặc thay đổi mức độ ưu tiên của các mạch khác. Điều này cho phép điện và năng lượng lưu thông theo cách tối ưu hơn hoặc hữu ích hơn cho các mục đích của tòa nhà. Các tùy chọn này có thể có ích để ngăn máy phát điện, bảng mạch điều khiển động cơ và các bộ phận khác không bị quá nóng hoặc quá tải với điện.

Tải mềm là phương pháp cho phép chuyển tải từ tiện ích sang các máy phát được đồng bộ hóa dễ dàng hơn, điều này cũng có thể giảm thiểu tổn thất điện áp trong các lần chuyển này.

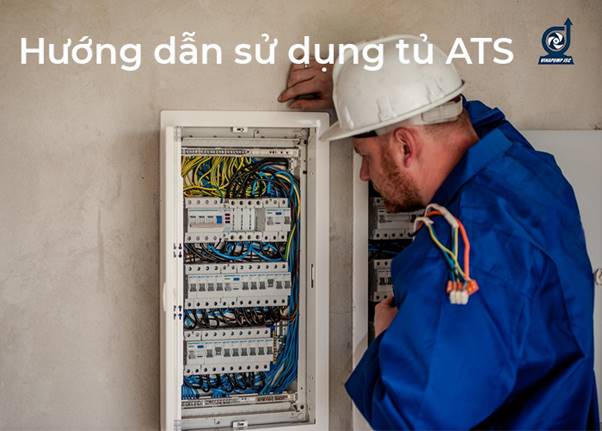

Hướng dẫn sử dụng tủ điện ATS

tu ats la gi

Khi sử dụng tủ ATS, bạn cần chú ý đến các yếu tố sau:

Trung tâm tải + đổ vỏ AC

Các trung tâm tải tinh vi mới sẽ luôn cung cấp năng lượng cho 16 mạch thiết yếu trong thời gian ngừng hoạt động.

Hai trong số các mạch có thể được kết nối với điều hòa không khí trung tâm, cho phép khởi động nhưng không đồng thời.

Ngắt kết nối dịch vụ + A/C Shashing

Ngắt kết nối dịch vụ + AC ShppingA tùy chọn tốt hơn là sử dụng công tắc ngắt kết nối dịch vụ để cấp nguồn cho toàn bộ bảng điều khiển và khóa một số thiết bị có nhu cầu cao thay thế.

Nếu hệ thống không có đủ nước trái cây, việc ngắt kết nối dịch vụ sẽ khóa tối đa bốn tải HVAC riêng lẻ, ngăn không cho chúng khởi động.

Mô-đun quản lý

Ngoài chức năng đổ A/C tích hợp, bạn có thể cài đặt Mô-đun quản lý năng lượng hoặc Quản lý thông minh (PMM) (SMM) sẽ quản lý tối đa 8 tải bổ sung theo chu kỳ, do đó bạn sẽ không bao giờ phải lo lắng về những mức cao hơn đó thiết bị điện áp vấp hệ thống.
