Cấu tạo của bơm trục vít như nào?

Cấu tạo bơm trục vít

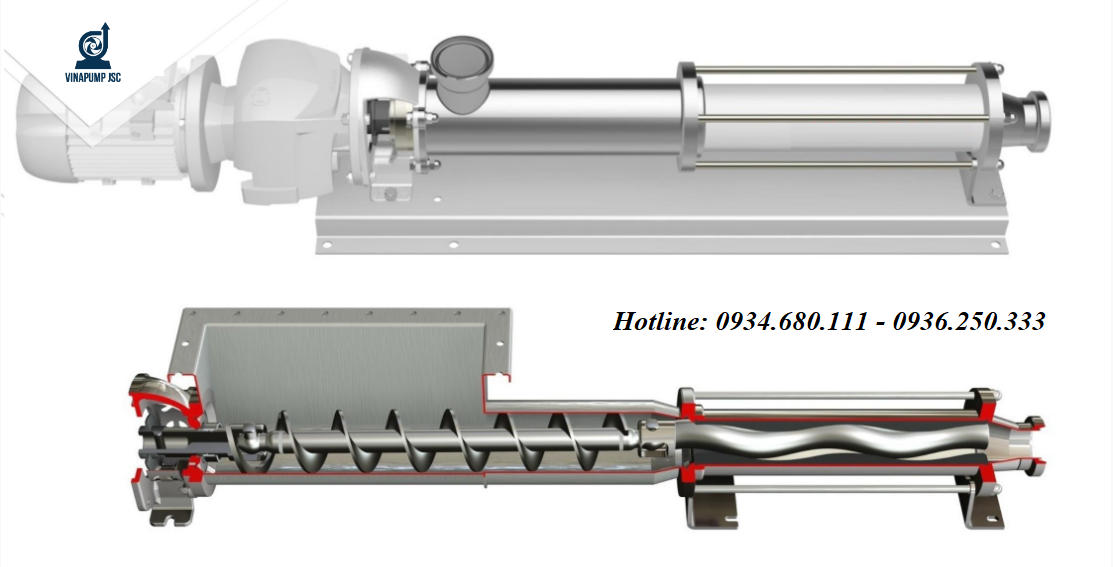

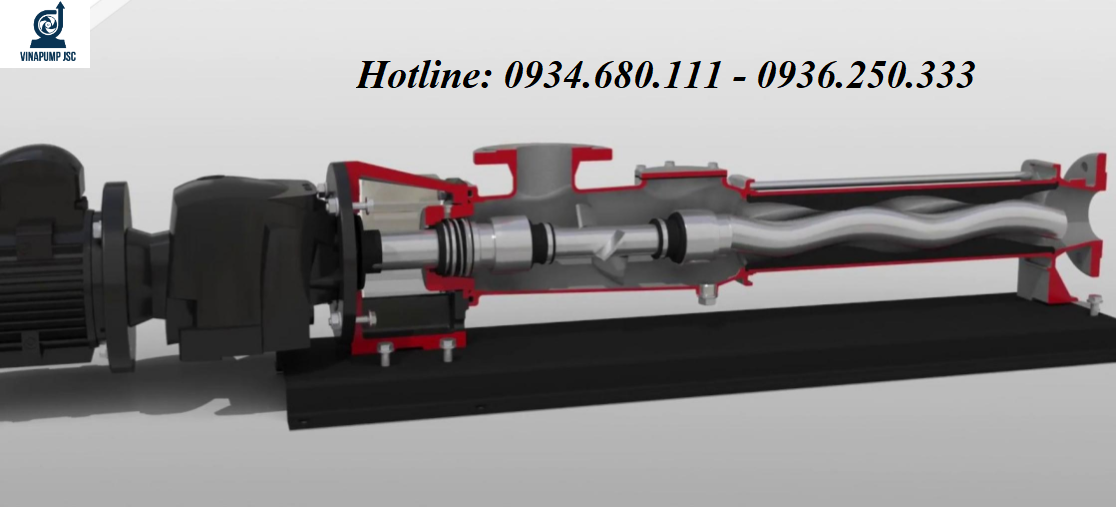

Với dòng bơm trục vít dạng xoắn progressing cavity tiêu chuẩn thường được cấu tạo từ các bộ phận sau đây:

• • Thân bơm: Hay còn gọi là buồng bơm là toàn bộ lớp vỏ bên ngoài của máy bơm. Bộ phận này thường được làm bằng thép không rỉ hoặc thép mạ, sơn màu. Thân bơm thường nhỏ, có hình ống trụ dài và rất bền
  • Trục bơm: Hay còn gọi là rotor. Trục bơm của máy là bộ phận đặc biệt và cũng là bộ phận quan trọng nhất của dòng bơm này. Trục bơm thường làm bằng thép không rỉ hoặc thép mạ tuy nhiên trục không trơn thẳng mà ở dạng xoắn. Hình ảnh trên các bạn thấy trục bơm được kết nối với một vít tải đặc biệt, với loại cấu tạo này thường là để bơm lưu chất có thành phần rắn cao.
  • Motor giảm tốc: Đây là bộ phận làm giảm tốc độ giúp bơm hoạt động êm ái và hiệu quả hơn
  • Stator: Còn gọi là buồng bơm, là bộ phận giúp giảm ma sát trong bơm trục vít. Đây cũng là bộ phận tương đối quan trọng trong cấu tạo bơm trục vít thường được làm bằng cao su PTFE, mềm, có khả năng chịu ma sát cao. Và chúng cũng có hình dạng xoắn.
  • Quạt bơm: Là bộ phận nằm trên thân bơm, ở phía đầu của động cơ, có vật liệu tương đồng với vật liệu trục bơm có chức năng làm mát động cơ và giải nhiệt lưu chất trong quá trình hoạt động.
  • Nguồn điện bơm: Bao gồm motor bơm, nguồn điện, tủ điều khiển, …các bộ phận này giúp máy bơm hoạt động.
  • Các bộ phận khác: Ngoài các bộ phận chính trên đây, cấu tạo máy còn có thêm các bộ phận khác như gioăng, van, phớt làm kín, cổng ra, cổng vào…Mỗi bộ phận của thiết bị có những vai trò khác nhau đối với hoạt động của bơm.

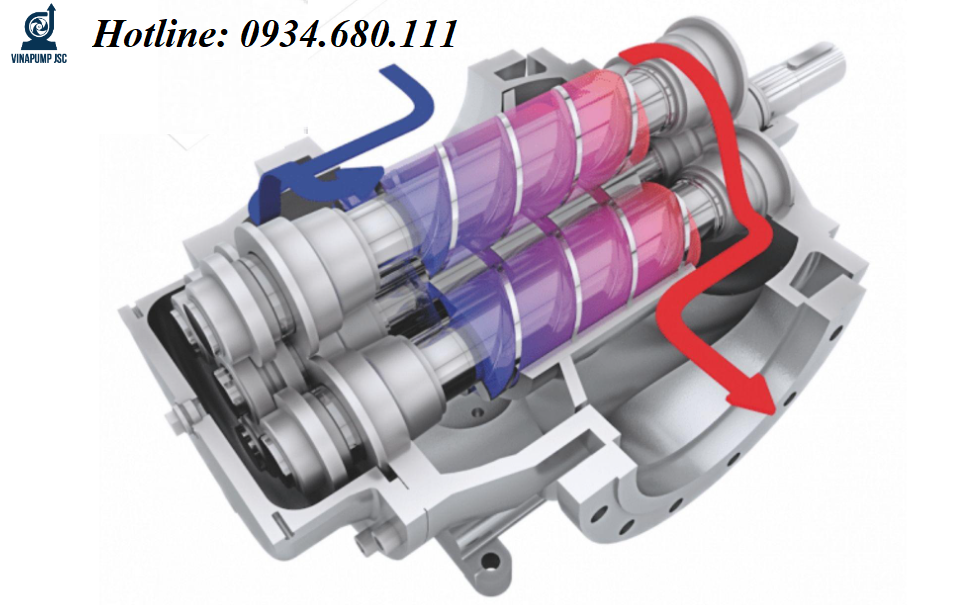

Cấu tạo máy bơm trục vít hai trục (Two-Screw pump)

Máy bơm hai trục vít, còn được gọi là máy bơm trục vít đôi, là loại phổ biến nhất cho các ứng dụng công suất lớn như bơm dầu trên đường ống dẫn. Trong đó có một vít được dẫn động bằng động cơ từ nguồn điện và vít thứ hai sẽ quay theo vít thứ nhất bởi một bánh răng liên kết 2 trục. Cấu tạo của bơm trục vít hai trục như sau:

• • Đầu hút lưu chất vào
  • Đầu xả lưu chất ra
  • Trục vít chủ động
  • Trục vít bị động
  • Thân bơm (buồng bơm)
  • Cặp bánh răng ăn khớp ở hai đầu trục vít.

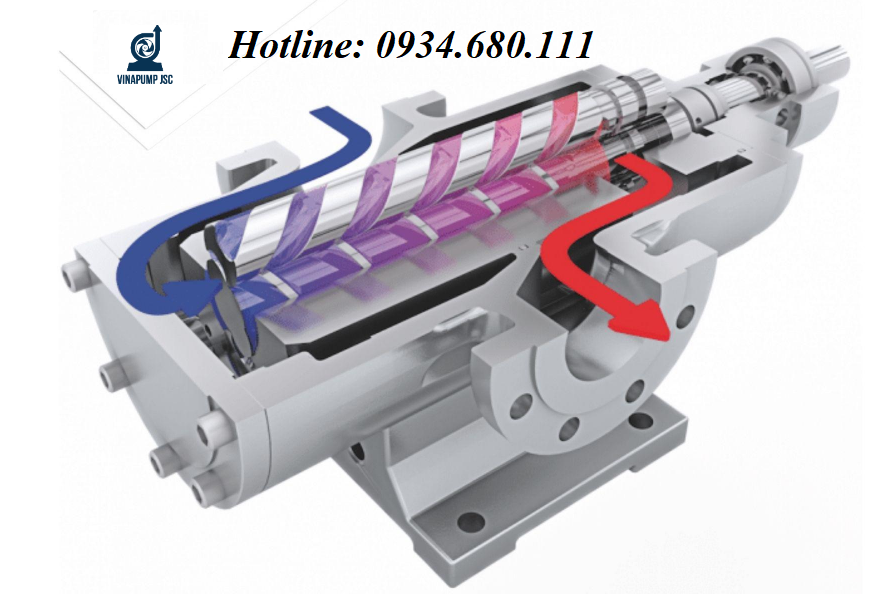

Cấu tạo máy bơm trục vít ba trục (Three-Screw pump)

Máy bơm 3 trục vít thường được sử dụng cho các ứng dụng nhỏ, chẳng hạn như hệ thống bôi trơn. Một trong các vít được dẫn động từ nguồn điện bởi motor, sau đó quay hai vít khác xung quanh nó mà không cần sử dụng bánh răng.

Cấu tạo của chúng bao gồm:

• • Đầu vào lưu chất
  • Đầu ra lưu chất
  • Trục vít chủ động
  • Trục vít bị động 1
  • Trục vít bị động 2
  •  Thân bơm
