Hướng dẫn đổi DN sang (phi)

Dinh Phuong 17/05/2023
Cung cấp máy bơm công nghiệp chính hãng | Máy bơm công nghiệp | Cung cấp máy bơm

Có rất nhiều khách hàng khi đi mua sản phẩm bơm và van công nghiệp rất bỡ ngỡ khi gặp phải kích thước dạng định danh DN. Đây là một đơn vị đo quốc tế thường dùng trên các loại van công nghiệp và đồng hồ nước.

Tại Việt Nam chúng ta thường hay dùng kích thước phi (mm) để đo đường kính ống. Vậy khi mua các bạn phải biết được kích thước

Kích thước DN là gì ?

DN hay còn gọi là kích thước ống danh định ((diamètre nominal hay nominal diameter) là kích thước ống tiêu chuẩn của châu Âu, (Cũng tương tự như NPS của Bắc Mỹ). Trong đó kích thước ống được đo bằng milimet. Tên viết tắt NB (cỡ ống danh định – nominal bore) cũng có thể được dùng để thay thế cho NPS.

Kích thước Phi Ø là gì ?

Ở Việt Nam, đơn vị để đo đường kính ống quen thuộc nhất vẫn là phi (Ø), tức là mm (ví dụ phi 21 là 21mm).

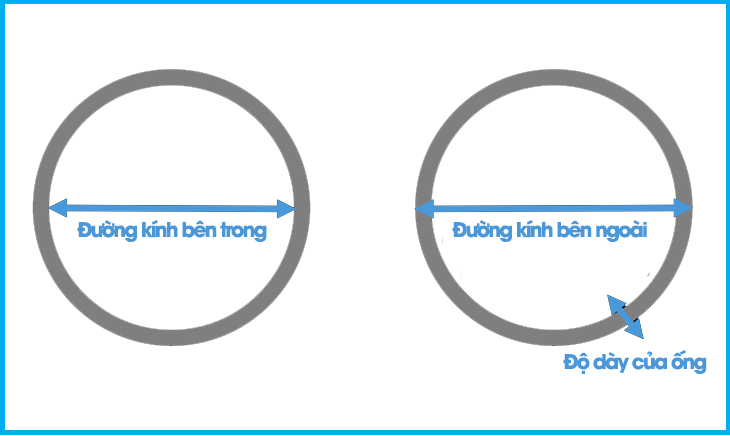

Cũng có nhiều người nhầm rằng, ống có phi 21 thì đường kính ngoài phải là đúng và đủ 21mm. Tuy nhiên điều này không hoàn toàn đúng, ứng với mỗi tiêu chuẩn sản xuất thì ống cũng sẽ có những đường kính ngoài thực tế khác nhau, gọi là phi 21 chỉ để cho dễ gọi, và dễ hình dung ra cái kích thước của ống mà thôi.Thường thì tất cả các nhà máy sản xuất đều công bố tiêu chuẩn sản xuất của mình, và có bảng quy cách chính xác của từng loại ống.
Ở VN chúng ta thường làm tròn số để gọi Phi (Ø) cho dễ. Ví dụ theo tiêu chuẩn ASME thì DN15 có đường kính ngoài (OD) là 21,34 mm. Nhưng chúng ta thường lượng ước tròn là phi 21 (mm).

Bảng quy đổi DN sang MM đơn giản nhất

NOMINAL SIZE

OD

mm Inches

Phi mm


DN 10 3/8″ ~ Ø 17 mm
DN 15 1/2″ ~ Ø 21 mm
DN 20 3/4″ ~ Ø 27 mm
DN 25 1″ ~ Ø 34 mm
DN 32 1 1/4″ ~ Ø 42 mm
DN 40 1 1/2″ ~ Ø 49 mm
DN 50 2″ ~ Ø 60 mm
DN 65 2 1/2″ ~ Ø 73 mm
DN 80 3″ ~ Ø 89 mm
DN 100 4″ ~ Ø 114 mm
DN 125 5″ ~ Ø 141 mm
DN 150 6″ ~ Ø 168 mm
DN 200 8″ ~ Ø 219 mm
DN 250 10″ ~ Ø 273 mm
DN 300 12″ ~ Ø 324 mm
DN 350 14″ ~ Ø 356 mm
DN 400 16″ ~ Ø 406 mm
DN 450 18″ ~ Ø 457 mm
DN 500 20″ ~ Ø 508 mm
