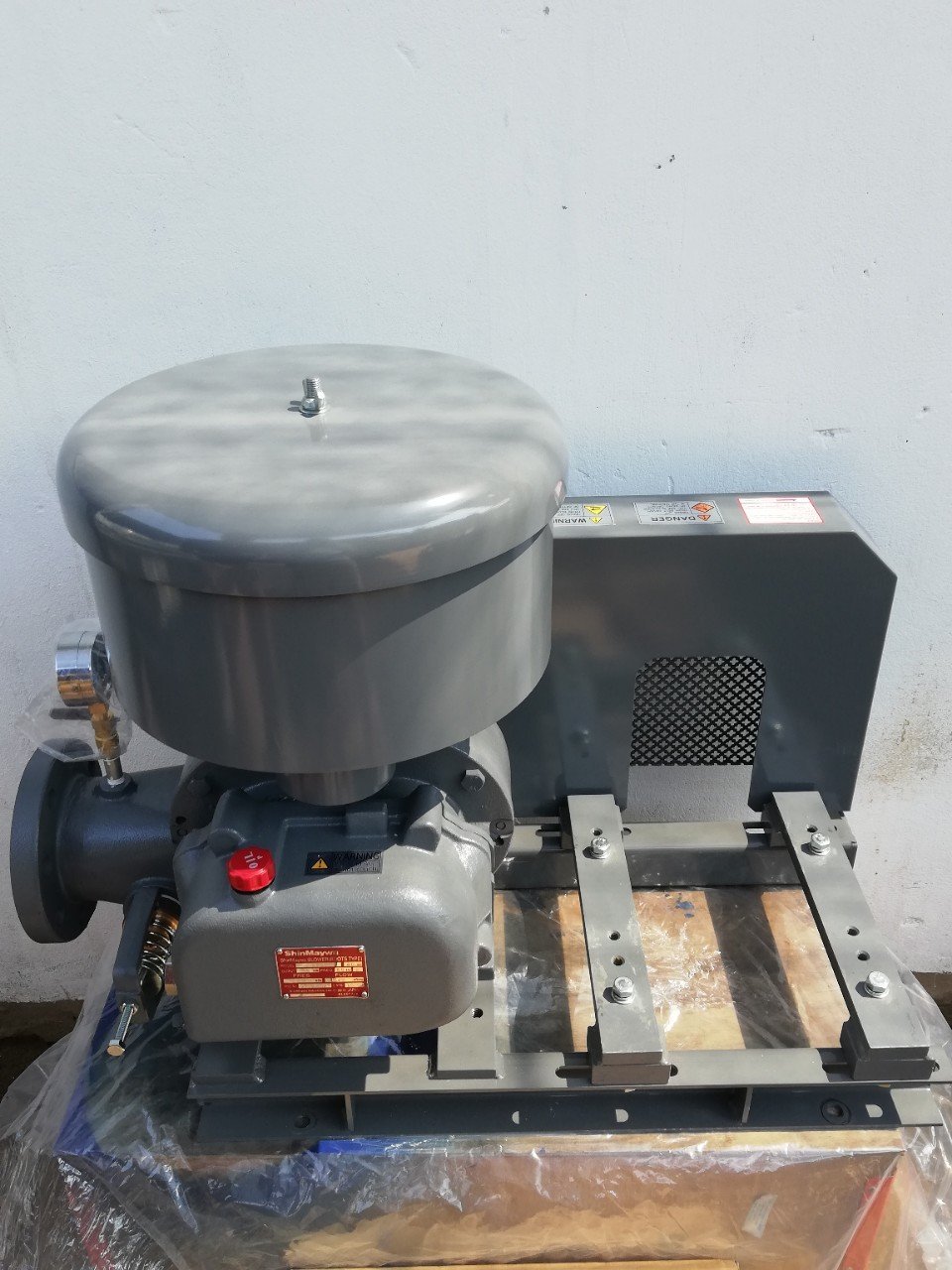

Máy thổi khí SHINMAYWA ARS tốc độ cao

GIỚI THIỆU

Máy thổi khí shinmaywa ARS là dòng máy thổi khí tốc độ cao dược thiết kế chạy từ vòng tua từ 1900 – 4430 vòng/phút.

Máy có kích thước đầu thổi từ DN50 – DN250 cho lưu lượng cực đại lên đến 82m3/phút. Đồng thời hãng shinmaywa ứng dụng công nghệ Cooling silencer cho dòng ARS giúp máy có thể vận hành đến cột áp 80kPA (8m) mà không phải tăng cường thêm phương pháp giải nhiệt bổ sung.

THIẾT KẾ VÀ CẤU TẠO

Cấu tạo bên trong máy thổi khí shinmaywa ARS series

TT	Bộ phận	Vật liệu chế tạo
1	Cánh guồng	Gang dẻo FCD450
2	Cánh guồng	Gang dẻo FCD450
3	Đỡ vòng bi	Gang xám FC200
4	Vỏ guồng vòng bi	Gang xám FC200
5	Vỏ guồng máy chính	Gang xám FC200
6	Vỏ guồng buồng dầu	Gang xám FC200
7-1; 7-2	Bánh răng	Chromium molybdenum
8-1	Vòng bi	–
8-2	Vòng bi	–
9	Nắp che vòng bi	Thép hợp kim
10-1; 10-2	Phớt dầu	FKM
11-1; 11-2	Tấm chặn vòng bi	Thép hợp kim
12	Mắt thăm dầu
13	Chổ bơm mỡ
14	Van 1 chiều	EPDM

Khuyến cáo sử dụng

• Sử dụng mỡ chịu nhiệt loại RL2 thay thế định kỳ mỗi 03 tháng Tham khảo sản phẩm mỡ chịu nhiệt Daphne Eponex SR No 2 của hãng IDEMITSU
• Sử dụng dầu bánh răng cấp nhớt ISO VG 220 thay thế định kỳ mỗi 03 tháng Tham khảo sản phẩm dầu bánh răng hộp số kín Techtrol Gear Alphasyn 220 của hãng Techtrol

Trọn bộ phụ kiện máy thổi khí shinmaywa ARS ba gồm: Thân máy chính, pulley đầu thổi, pulley động cơ, V-belt, chân đế máy, đồng hồ áp suất, an an toàn, van 1 chiều, giảm âm đầu hút, giảm âm đầy đẩy, khớp nối mềm

ĐIỂM ĐẶC TRƯNG CỦA MÁY THỔI KHÍ SHINMAYWA ARS

Điểm khác biệt đặc trưng nhất của máy thổi khí shimaywa ARS series này so với các máy thổi khí cánh guồng khác là việc ứng dụng công nghệ cooling silencer

Cooling silencer thiết kế đặc biệt kết hợp bộ phận hút khí (Giảm âm đầu hút) được thiết kế cơ cấu làm mát để giải nhiệt cho bánh răng và vòng bi của máy.

Nguyên lý hoạt động của Cooling Silencer là nguyên lý khí động học. Khi máy thổi khí vận hành. Khí được hút vào từ dưới lên đi qua giảm âm đầu hút rồi đi xuống lại để vào guồng máy. Trong quá trình này khí tươi có nhiệt độ thấp sẽ đi qua khu vực guồng bánh răng, vòng bi. Chính điều này đã làm giải nhiệt tốt cho cơ cấu vòng bi và bạc đạn để nâng cao tuổi thọ của thiết bị

Các lợi ích khác của thiết kế Cooling silenser hãng Shinmaywa so với các hãng máy thổi khí khác:

+ Cùng một cơ cấu guồng, tốc độ vòng quay ta sẽ cho ra năng suất lưu lượng thổi khí cao hơn, chính vì vậy sẽ tiết kiệm chi phí vận hành

+ Máy thổi khí có thể hoạt động đến cột áp 80kPA mà không cần các phương pháp làm mát bổ sung (giải nhiệt bằng quạt, giải nhiệt bằng nước) cho cơ cấu vòng bi và bánh răng

THÔNG SỐ KỸ THUẬT

Các model của dòng ARS bao gồm: ARS-50, ARS-65, ARS-80, ARS-100, ARS-125, ARS-150, ARS-200, ARS-250

Công suất động cơ: 1.5 – 132kW

Lưu lượng cực đại: 82m3/phút

Cột áp cực đại: 80kPA Thông số kỹ thuật chi tiết theo bảng sau:

Chọn lựa model cho máy thổi khí căn cứ theo: lưu lượng khí cần sử dụng, áp khí. Theo bảng tra ta sẽ chọn được công suất động cơ tương ứng

Ví dụ: ta cần chọn máy thổi khí đáp ứng lưu lượng 6.1m3/phút; áp 40kPA. Theo bảng trên. Tại cột 40kPA, theo nhánh cột Q ta giống xuống đến lưu lượng cần tìm gần nhất ta sẽ được: Model: ARS-80; lưu lượng 6.13m3/phút; vòng tua 3910 vòng/phút; động cơ 7.5kW

MỘT SỐ ỨNG DỤNG PHỔ BIẾN

Máy thổi khí shinmaywa ARS / ARS-E series được ứng dụng rộng rãi trong các lĩnh vực

• Xử lý nước thải: Bể Aerotank, Bể điều hòa, bể phân hủy bùn
• Xử lý nước cấp: dùng để rửa lọc định kỳ
• Các ngành công nghiệp khác: thổi tro xỉ trong ngành nhiệt điện, vận chuyển bột trong công nghệ sản xuất xi măng, máy bơm cám, máy bơm bột….

Dòng máy thổi khí ARS của hãng SHINMAYWA đã cung cấp cho rất nhiều khách hàng là từ nhà thầu đến chủ đầu tư của dự án: nước thải sinh hoạt, nước thải công nghiệp, nước thải tập trung khu công nghiệp, nước thải đô thị, nước thải thủy sản…
